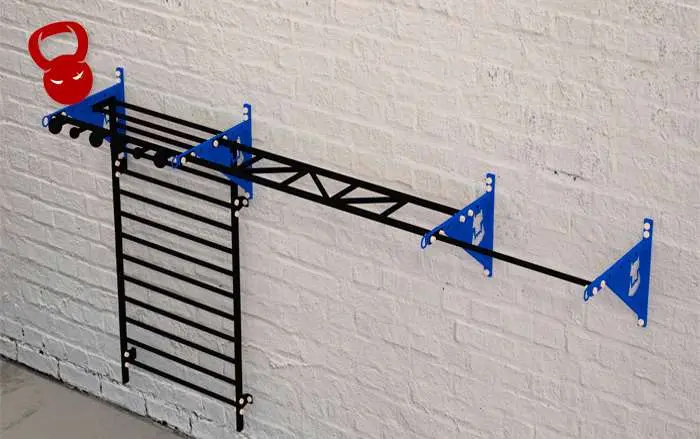

Монтаж шведской стенки: пошаговая инструкция по надежному креплению к стене

Собранная конструкция шведской стенки сама по себе не гарантирует ни удобства, ни безопасности. Вся надежность закладывается в узлы крепления, и именно от них зависит, выдержит ли она рывки подростка или взрослого спортсмена. Некачественная фиксация к стене рано или поздно дает о себе знать – вначале появляются микротрещины вокруг отверстий, потом люфт, а затем и риск падения всей рамы. Поэтому углубиться в нюансы монтажа стоит еще до того, как в руках окажется перфоратор.

С чего начинается надежное крепление

Прежде всего с холодного анализа плоскости, к которой вы собираетесь фиксировать шведскую стенку. Несущие характеристики бетона, полнотелого кирпича, газоблока или гипсокартона разнятся настолько, что ошибка в выборе крепежного элемента быстро перечеркивает весь замысел. В бетоне почти всегда удается достичь проектной нагрузки, тогда как пустотелые материалы требуют особого подхода. Опытные монтажники советуют в первую очередь определить, является ли стена несущей. Если она межкомнатная и возведена из пеноблоков, рассчитывать на произвольный анкер не стоит – нужен специальный дюбель с увеличенной площадью распора.

Полезный шаг – легкое простукивание. Глухой звук подсказывает монолит, звонкий – пустоты внутри. В старых кирпичных домах нередко встречаются зоны, где раствор уже потерял прочность, и крепление держится исключительно на трении с керамикой. В таких случаях лучше сместить место монтажа на несколько сантиметров, чтобы попасть в целый кирпич. Если же стена обшита гипсокартоном, но именно там запланирован спортивный уголок, необходимо искать профиль металлического каркаса или сооружать закладную основу. Гипсокартон сам по себе выдерживает лишь статическую нагрузку ограниченной массы, а шведская стенка создает динамические рывки, которые вмиг расшатывают стандартный дюбель-бабочку. Поэтому первое решение, с которого начинается грамотное крепление, – это точно выясненный тип основания.

Отдельного внимания заслуживают участки со скрытыми коммуникациями. Прежде чем брать перфоратор, сверьтесь с планом электропроводки или воспользуйтесь детектором скрытой проводки. Повреждение кабеля под напряжением во время сверления отверстия для анкера – не просто досадная неожиданность, а прямая угроза здоровью. Так что безопасность стартует не с туго затянутой гайки, а с уверенности в том, что стена готова принять крепление без сюрпризов.

Выбор крепления под конкретную стену

Когда материал стены идентифицирован, настает черед подобрать металлических помощников. Универсального решения не существует, и именно поэтому ассортимент крепежных изделий достигает десятков позиций. Для бетона и плотного кирпича лучше всего показывают себя распорные анкеры с внутренним клином или гайкой. Их принцип работы прост: во время затяжки металлическая втулка расширяется внутри отверстия и заклинивается в монолите. Качественный анкер диаметром 10 мм в бетоне способен держать более 300 кг на вырывание, чего обычно достаточно для активных тренировок.

Совсем другое дело – пустотелый кирпич или газобетон. Здесь обычный распорный анкер может просто провернуться, не создав надежного зацепа. Спасает химический анкер: в отверстие закачивают специальный двухкомпонентный состав, а внутрь вставляют резьбовую шпильку. После отверждения смола образует прочный монолитный контакт с пористым материалом, распределяя напряжение на большую площадь. Такое крепление стоит дороже, однако для рыхлых основ это единственный способ избежать постепенного расшатывания.

Ориентироваться при выборе поможет сравнительная таблица самых распространенных крепежных элементов.

Конечно, не стоит забывать о длине крепежного изделия. В идеале шпилька или анкер должны заходить в несущую основу как минимум на 60–80 мм после прохождения слоя штукатурки. Декоративная отделка не участвует в удержании конструкции, поэтому при расчете глубины отверстия всегда прибавляют ее толщину. Убедиться в правильности выбора помогает пробное сверление на незаметном участке: извлеченная пыль покажет цвет и структуру материала, что сразу подскажет, угадали ли с дюбелем.

Исследования прочности креплений показывают: один качественный анкер в бетоне способен выдержать нагрузку до 400 кг на вырывание – этого достаточно, чтобы удержать даже взрослого атлета с дополнительным весом.

Точная разметка без права на ошибку

Разметка – этап, который часто считают лишней морокой, хотя именно он отделяет ровно подвешенную конструкцию от перекошенной. Начинают с определения места, где будет стоять шведская стенка. Прикладывают раму к стене и выравнивают ее с помощью пузырькового уровня длиной не менее 60 см. Любое отклонение от вертикали заставит нагрузку распределяться неравномерно, а значит, часть креплений будет работать на срез вместо вырывания, что ускоряет износ.

После выставления положения сквозь монтажные отверстия на раме наносят метки на стену. Лучше использовать не обычный карандаш, а кернер или острое шило – так метка не сотрется случайным движением и точно укажет центр будущего отверстия. Если рама имеет большое количество точек фиксации, метки целесообразно делать не сразу для всех отверстий, а поэтапно: закрепили верхний узел, проверили уровень, затем нижний. Это позволяет компенсировать микронные отклонения, накапливающиеся в бетонных стенах с бугристой поверхностью.

Дополнительную уверенность дает прием с малярным скотчем. Кусок скотча наклеивают в месте будущего сверления и наносят метку уже по нему. Скотч удерживает сверло на старте, не давая ему соскользнуть, что особенно важно при работе с кафелем или гладкой краской. Также через скотч можно просверлить первые обороты без ударного режима, сохраняя целостность отделки.

Размечая несколько отверстий, контролируют расстояние между ними не только по шаблону изделия, но и по самой стене. Иногда заводские отверстия на раме совпадают со швами кирпичной кладки, куда крепиться категорически нельзя. В таком случае приходится сверлить новые отверстия в металлическом профиле шведской стенки или использовать переходные пластины, смещающие точку фиксации. Главное – не идти на компромисс с безопасностью из-за лени переделать разметку.

Последовательность монтажа от отверстия до затяжки

Когда все метки стоят ровно, переходят к сверлению. Диаметр сверла подбирают строго в соответствии с рекомендациями производителя крепления – обычно он на 1–2 мм больше диаметра дюбеля для распорных систем или точно совпадает со шпилькой для химических анкеров. Отклонение даже на полмиллиметра в большую сторону снижает силу расклинивания, а в меньшую – ломает дюбель при забивании. Твердосплавное сверло ведет увереннее и меньше разбивает отверстие, поэтому на нем экономить не следует.

Первые несколько сантиметров сверлят без удара, чтобы сформировать четкий заход. Затем включают ударный режим, удерживая перфоратор строго перпендикулярно стене. Наклон инструмента приводит к овальному отверстию, в котором анкер сидит неплотно. После прохождения нужной глубины отверстие обязательно продувают – для этого сгодится обычная резиновая груша или специальный насос. Оставшаяся пыль препятствует контакту металла с бетоном и существенно уменьшает несущую способность.

Далее алгоритм зависит от типа выбранного крепления. Классический распорный анкер вставляют так, чтобы край гайки был вровень с поверхностью дюбеля, и слегка подбивают молотком до упора. Затем надевают раму, наживляют шайбу и гайку, после чего затягивают ключом. Важно не переусердствовать на начальных оборотах: чрезмерный крутящий момент может спровоцировать проворачивание анкера, особенно в слабом кирпиче. Динамометрический ключ с контролируемым усилием снимает все сомнения, но в домашних условиях обычно затягивают с ощущением “туго, но без фанатизма”.

Химический анкер требует другой тактики. Отверстие чистят особенно тщательно, дважды продувая и прочищая ершиком. Капсулу или картридж со смолой выдавливают внутрь, заполняя полость на две трети объема. Шпильку медленно вкручивают, делая паузы, чтобы состав равномерно распределился. В течение нескольких часов, пока смола не наберет прочность, нагружать крепление запрещено. Только после полной полимеризации, указанной в инструкции, можно полноценно пользоваться шведской стенкой.

Во время монтажа стоит периодически проверять уровень, даже если предварительно все вымеряли. После затягивания первого анкера рама иногда слегка смещается, и это нужно компенсировать легким ослаблением гайки или регулировкой до полной фиксации остальных точек. Финальный обжим креплений делают лишь тогда, когда все элементы заняли свои места, а шведская стенка сохраняет строгую вертикаль.

Проверка прочности и дополнительные предохранители

После завершения монтажа не спешите сразу же проверять конструкцию собственным весом. Сначала дайте усесться всем стыкам и убедитесь, что под гайками нет люфта. Медленно надавите рукой на перекладины с разных сторон – исправная фиксация должна воспринимать усилие без посторонних звуков и смещений. Если слышен легкий скрип или ощущается микродвижение, лучше ослабить крепление, проверить качество отверстий и при необходимости заменить подозрительный анкер на изделие большего диаметра или другой конструкции.

Дополнительным предохранителем служит применение резиновых или полиуретановых прокладок между рамой и стеной. Эти вкладки не только гасят вибрацию, но и предотвращают стирание краски и штукатурки в местах прилегания. Кроме того, они немного компенсируют локальные неровности плоскости, уменьшая точечную нагрузку на края металлического профиля. Со временем даже микроскопические деформации могут ослабить затяжку, поэтому прокладки играют роль демпфера.

Не помешает также после первой недели активного использования повторно подтянуть все резьбовые соединения. Под действием динамических нагрузок металл слегка притирается, и начальный натяг может снизиться. Регулярная ревизия креплений – привычка, поддерживающая безопасное состояние спортивного уголка годами. В детских комнатах такую проверку целесообразно делать ежемесячно, ведь малыши склонны придумывать самые неожиданные способы висеть на перекладинах.

Распространенные ошибки и как их избежать

Даже опытные мастера порой допускают досадные промахи, когда дело доходит до крепления спортивного оборудования. Часть из них связана с недооценкой материала стены, другие – с желанием сэкономить на мелочах. Рассмотрим самые типичные сценарии, приводящие к шаткости шведской стенки.

Опытные монтажники выделяют несколько самых типичных ошибок:

• использование универсальных пластиковых дюбелей в бетоне вместо металлических анкеров, когда нагрузки превышают 80 кг;
• чрезмерно глубокие отверстия, в которых распорная часть оказывается за пределами плотной основы, например, в рыхлом утеплителе;
• неправильный диаметр сверла, из-за чего дюбель сидит слишком туго и растрескивается либо, наоборот, болтается;
• игнорирование продувки отверстия, из-за чего пыль блокирует заклинивающий механизм;
• крепление в швы кирпичной кладки без специальных химических составов, где анкер фактически держится только за раствор;
• затягивание гаек с избыточным моментом, что срывает резьбу или проворачивает анкер в слабом материале.

Избежать большинства этих недостатков помогает простое правило: не спешить и предварительно тестировать одно отверстие на незаметном участке стены. Если крепление входит ровно, не проворачивается и выдерживает контрольное усилие, можно продолжать работу. Еще один залог успеха – качественный инструмент. Тупые сверла, расшатанный перфоратор и изношенные ключи только добавляют риска испортить и крепление, и саму стену.

Собрать воедино все советы означает получить простую истину: надежно прикрепить шведскую стенку – это не танцы с бубном, а последовательная аналитическая работа, где спешка и дешевые комплектующие являются главными врагами. Правильно определенный тип основы, тщательно подобранный анкер или химический состав, выверенная разметка, аккуратное сверление и дозированная затяжка – вот что дает прочность, на которую можно положиться. Остается лишь периодически контролировать состояние креплений, и тогда спортивный уголок выдержит не один сезон активных тренировок.
