Диодный мост – один из тех компонентов, без которых большинство электронных устройств просто не смогло бы получить постоянное напряжение. Его задача – преобразовывать переменный ток в пульсирующий постоянный, и от качества монтажа зависит стабильность работы всей схемы. Подключить четыре диода, казалось бы, просто, но на практике новички часто путают полярность, игнорируют теплоотвод или допускают ошибки, приводящие к выходу из строя последующих цепей. Далее развенчиваем мифы и показываем, как избежать этих неприятностей.
Назначение диодного моста и принцип работы
Диодный мост, который также называют выпрямительным мостом или мостом Гретца, – это схема из четырёх диодов, соединённых таким образом, что на выходе всегда присутствует напряжение одной полярности независимо от направления переменного тока на входе. Основная идея заключается в том, чтобы использовать обе полуволны синусоиды, в отличие от однополупериодного выпрямителя, работающего только с одним диодом и теряющего половину энергии. Благодаря этому КПД преобразования возрастает, а пульсации выходного напряжения становятся вдвое чаще, что упрощает последующую фильтрацию. В классическом исполнении два диода проводят ток во время положительной полуволны, а два других – во время отрицательной, коммутируя нагрузку так, что ток через неё всегда течёт в одном направлении.
Первый практический диодный мост запатентовал немецкий физик Лео Гретц в 1897 году, и до сих пор эту схему называют мостом Гретца. В те времена использовали громоздкие селеновые выпрямители, но сам принцип остался неизменным.
Сегодня диодные мосты изготавливают в виде монолитных модулей, содержащих четыре кремниевых диода в одном корпусе. Это удобно: не нужно подбирать отдельные диоды, следить за их идентичностью, а главное – снижается вероятность ошибочного подключения. Существуют также высоковольтные и импульсные варианты, применяемые в импульсных блоках питания, где важна скорость восстановления p-n-перехода. Однако базовая логика работы любого диодного моста опирается на одни и те же физические процессы: когда напряжение на аноде диода выше напряжения на катоде, он открывается, в противном случае – закрыт. Понимание этого простого правила позволяет самостоятельно анализировать любую схему выпрямления.
Как выбрать подходящий мост для своих нужд
Прежде чем браться за паяльник, стоит выбрать компонент, который выдержит нагрузку вашей схемы. Неправильно подобранный мост будет перегреваться и быстро выходить из строя, а иногда может повредить соседние элементы. Ключевыми параметрами являются максимальный средний прямой ток (IO), пиковое обратное напряжение (VRRM), прямое падение напряжения (VF) и тип корпуса, определяющий удобство монтажа и теплоотвода. Чаще всего для бытовых устройств берут мосты с запасом по току 25–30 % от рабочего, чтобы избежать работы на пределе возможностей и продлить ресурс.
Характеристики популярных диодных мостов для различных токов
| Модель | Максимальный постоянный ток, А | Обратное напряжение, В | Падение напряжения (при ном. токе), В | Корпус |
|---|---|---|---|---|
| KBPC5010 | 50 | 1000 | 1,1 | Металлическое основание с отверстиями |
| KBPC3510 | 35 | 1000 | 1,1 | Металлическое основание с отверстиями |
| DB107 | 1 | 1000 | 1,0 | DIP-4 (штыревой) |
| MB6S | 0,5 | 600 | 1,0 | SOIC-4 (поверхностный монтаж) |
Помимо указанных моделей, следует обращать внимание на пиковый ток, который мост может выдерживать кратковременно (обычно указан в даташите как IFSM). Например, при зарядке большого конденсатора после включения возникает значительный бросок тока, и если запас недостаточен, диоды просто пробьются. Также учитывайте тепловое сопротивление корпуса: металлические мосты типа KBPC легко крепятся на радиатор через термопасту, тогда как мелкие DIP-корпуса рассеивают тепло только через собственные выводы. В импульсных источниках питания лучше использовать специальные быстродействующие мосты с малым временем обратного восстановления, но для обычных трансформаторных выпрямителей с частотой 50 Гц вполне годятся обычные кремниевые сборки.
Подготовка рабочего места и необходимый инструмент
Беспорядок на столе – первый шаг к ошибкам. Прежде чем подключать диодный мост, освободите рабочее пространство, положите под руки антистатический коврик и организуйте достаточное освещение. Чаще всего приходится иметь дело с компонентами, чувствительными к статике, хотя сами диоды достаточно выносливы, но рядом могут быть микросхемы. Позаботьтесь, чтобы паяльник был заземлён или хотя бы отключён от сети во время монтажа чувствительных узлов. Перед пайкой контакты моста и проводников нужно зачистить до блеска и залудить – это избавит от холодных паек и последующего нагрева мест соединения.
Понадобятся следующие инструменты и материалы:
- паяльник с регулируемой температурой и тонким жалом;
- припой ПОС-61 с флюсом;
- флюс-паста на спиртовой основе;
- цифровой мультиметр;
- бокорезы и пассатижи с изолированными ручками;
- термоусадочные трубки разного диаметра;
- радиатор и термопаста, если ток превышает 2 А
Если вы работаете с мощным мостом, например KBPC3510, заранее подготовьте монтажные винты и изоляционные шайбы: металлическое основание часто электрически соединено с теплоотводом, и без изоляции можно получить короткое замыкание. Для маломощных мостов в пластмассовых корпусах достаточно запастись отрезками монтажного провода сечением не менее 0,5 мм2. Во всех случаях держите под рукой печатную плату или макетную плату с шагом 2,54 мм, чтобы не делать соединения “на весу”. Также проверьте, исправен ли мультиметр: в режиме прозвонки он должен показывать падение напряжения на p-n-переходе около 0,5–0,7 В для кремниевых диодов.
Распознавание выводов где вход а где выход

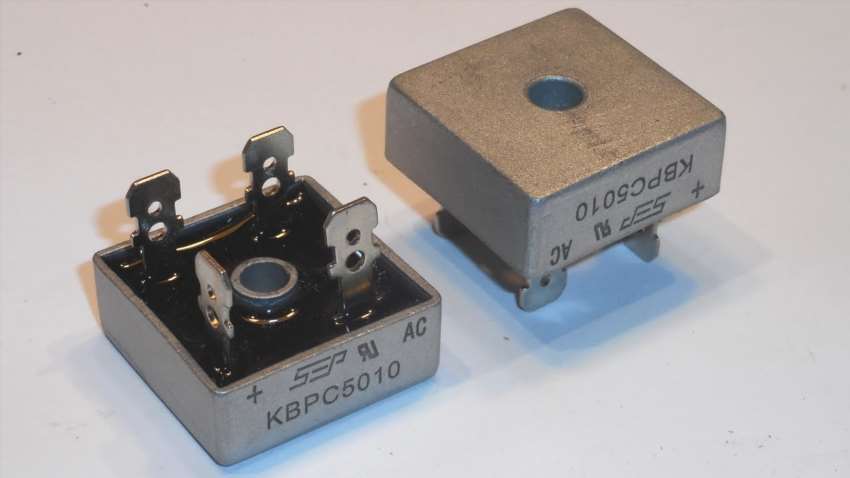

Самая частая ошибка – перепутать контакты и подать переменное напряжение на выход постоянного тока или подключить полярность наоборот. Большинство готовых сборок имеют чёткую маркировку: знак переменного напряжения “~” или буквы “AC” обозначают входные выводы, а знаки “+” и “-” – выходные. На корпусах KBPC входные ножки обычно расположены на боковых сторонах, а выходные – в центре, причём плюсовой вывод часто помечают скошенным углом корпуса. В DIP-сборках типа DB107 возле одного из углов может быть фаска – это ключ, по которому определяют вывод 1; согласно даташиту полярность “+” приходится на вывод, противоположный выводу 1, однако стоит проверять документацию.
Если маркировка стёрта или отсутствует, используют мультиметр в режиме тестирования диодов. Подсоедините чёрный щуп к предполагаемому плюсовому выводу, а красным поочерёдно касайтесь остальных трёх. На двух из них прибор покажет прямое падение напряжения, на третьем – обрыв; затем поменяйте полярность: теперь красный щуп на минусовом выводе, а чёрный на тех же двух – снова увидите падение. Таким методом определяют, где расположены вход переменного тока и выход постоянного. В дискретной сборке из четырёх отдельных диодов логика аналогична: два соседних диода катодами идут к плюсу, два других анодами – к минусу, а точки их соединения образуют входы переменного тока.
Ещё одна хитрость – воспользоваться лампой накаливания на 12 В и источником переменного тока: подсоединив лампу к выходам и подав напряжение на входы, вы сразу увидите свечение, если полярность правильная. Такой способ хорошо работает для проверки мостов, выпаянных из нерабочих плат, когда нет даташита.
Прямое подключение к схеме шаг за шагом
Убедитесь, что схема обесточена, а конденсаторы фильтров разряжены. Даже небольшой остаточный заряд может вызвать искру при пайке. Сначала готовят механическое крепление: если мост металлический, наносят тонкий слой термопасты на основание и прикручивают к радиатору, а при необходимости используют изолирующую прокладку. Затем залуживают выводы моста и проводники, которые будут подключаться, чтобы пайка длилась не дольше 2–3 секунд на контакт – перегрев портит полупроводниковые переходы.
- Отключите питание и проверьте отсутствие напряжения на всех участках схемы мультиметром.
- Закрепите диодный мост на плате или радиаторе, совместив монтажные отверстия.
- Подсоедините провода переменного тока к выводам, обозначенным символом “~”, соблюдая одинаковую длину соединений.
- Вывод “+” подключите к положительной шине фильтрующего конденсатора, вывод “-” – к отрицательной.
- Перед подачей питания ещё раз убедитесь, что полярность конденсатора совпадает с полярностью выхода моста.
- Включите питание через лампу-ограничитель тока или предохранитель и проконтролируйте отсутствие дыма и нагрева.
Особое внимание уделяют фильтрующему конденсатору: его ёмкость подбирают исходя из тока нагрузки по правилу около 2000 мкФ на 1 А выходного тока для сетевой частоты 50 Гц. Если конденсатор имеет неправильную полярность, он мгновенно взрывается. Поэтому сразу после монтажа, но до подачи напряжения, стоит прозвонить всю сборку омметром – сопротивление между плюсом и минусом должно плавно расти по мере зарядки конденсатора, а не составлять ноль.
После первого включения дайте схеме поработать несколько минут без нагрузки, наблюдая за температурой моста пальцем (но осторожно, чтобы не обжечься). Если мост горячий на ощупь даже без нагрузки, скорее всего, нарушена полярность или есть внутренний пробой. В нормальном состоянии корпус должен быть еле тёплым.
Тестирование собранной схемы и устранение неисправностей
После удачного старта переходят к измерениям. Мультиметр в режиме постоянного напряжения подключают непосредственно к выходу моста после конденсатора. На холостом ходу показания должны быть примерно в 1,41 раза выше действующего значения переменного напряжения на входе – это пиковое напряжение после выпрямления и сглаживания. Под нагрузкой напряжение просядет, и по этому проседанию оценивают корректность работы всего узла. Если есть осциллограф, проверяют пульсации: для линейных блоков питания приемлемый уровень – десятки милливольт.
Самые распространённые проблемы, с которыми сталкиваются после сборки, таковы:
- пониженное выходное напряжение из-за плохого контакта или холодной пайки;
- перегрев моста и запах горелой изоляции из-за недостаточного радиатора;
- отсутствие напряжения на выходе вследствие обрыва одного из диодов;
- большие пульсации из-за несоответствующей ёмкости фильтрующего конденсатора;
- самопроизвольное выключение под нагрузкой из-за превышения максимального тока моста;
- короткое замыкание при неправильном подключении входов и выходов;
- обратная полярность на выходе, когда маркировка прочитана неверно
Любой из этих дефектов устраняют последовательной проверкой: сначала тестируют мост на исправность диодов мультиметром, затем прозванивают дорожки или соединения, потом проверяют конденсатор и нагрузку. Если мост пробит, его придётся заменить – ремонт невозможен, поскольку все четыре диода выполнены в одном кристалле. Поэтому стоит всегда иметь в запасе пару мостов популярных номиналов.
Когда схема заработала стабильно, не спешите закрывать корпус. Дайте ей поработать под нагрузкой час-два, периодически контролируя температуру. Лишь после такой проверки можно считать подключение диодного моста выполненным правильно. Приобретённые навыки неоднократно пригодятся и при ремонте блоков питания телевизоров, и при самостоятельном изготовлении зарядных устройств – ведь практически любая электроника начинается именно с выпрямления напряжения.
