Резкий щелчок в коридоре, и квартира погружается в темноту – знакомая многим ситуация. В такие моменты большинство людей просто поднимают рычаг автомата или вкручивают новую плавкую вставку, даже не задумываясь, что защитное устройство сработало не просто так. На самом деле каждое такое отключение является прямым следствием нарушения нормального режима работы электрической сети, а именно – возникновения сверхтоков, утечек или критической перегрузки. Игнорировать поведение автоматики как минимум опасно, ведь это может привести к нагреву проводников, разрушению изоляции и пожару. Восстановление питания без устранения первопричины превращает электрощит в элемент русской рулетки. Поэтому стоит разобраться в физиологии процесса, понять разницу между коротким замыканием и банальной перегрузкой, и, главное, научиться методично устранять неисправности, не вызывая электрика по каждому пустяку.
Что на самом деле скрывается за термином “выбивает пробки”
Срабатывание автоматического выключателя или разрыв плавкой вставки является физическим процессом, который завершает цепь аварийной последовательности. Ключевым элементом здесь выступает тепловой расцепитель, реагирующий на длительную перегрузку обратнозависимой выдержкой времени, и электромагнитный расцепитель, который мгновенно срабатывает при коротком замыкании. В устаревших распределительных щитах до сих пор могут стоять керамические пробки с плавкой проволокой, но в современных домах их почти повсеместно вытеснили модульные автоматы с классами токоограничения. Несмотря на архаичность названия, суть явления не изменилась: устройство разрывает контакты, когда паразитный ток превышает номинальный показатель. Для обычного пользователя важно осознать, что в этот момент система сообщает о конкретном дефекте, и дефект этот не исчезает сам собой после включения рубильника. Любопытно, что время-токовая характеристика современных автоматов подобрана таким образом, чтобы выдерживать без отключения пусковые токи двигателей, но не давать развиваться смертельно опасным утечкам. Собственно, поэтому холодильник или пылесос могут стартовать без срабатывания защиты, а вот поврежденная проводка под штукатуркой сразу обесточит линию.
На практике стоит различать три основных типа аварийных состояний. Первый – это сверхток перегрузки, когда суммарная мощность включенных потребителей превышает пропускную способность автомата. Второй – ток короткого замыкания, возникающий при механическом контакте фазного проводника с нулевым или заземленным корпусом. Третий, нередко игнорируемый – дифференциальный ток утечки, который фиксируется устройством защитного отключения. Понимание этой триады дает ключ к диагностике, ведь характер срабатывания часто указывает на источник проблемы. Если автомат выбивает с характерным грохотом и мгновенно, почти наверняка речь идет о коротком замыкании; если же отключение происходит с задержкой в несколько секунд или минут после включения мощного прибора – это классическая перегрузка. Дифференциальная защита, в свою очередь, может сработать даже тогда, когда все потребители выключены, что часто вгоняет хозяев в ступор.
Короткое замыкание как главный виновник
Короткое замыкание является самым опасным режимом работы любой электросети именно из-за молниеносной скорости нарастания тока, который в десятки раз превышает номинальный. В месте повреждения изоляции возникает электрическая дуга с температурой свыше тысячи градусов, способная оплавить металл и мгновенно поджечь отделочные материалы. Автоматический выключатель в таких условиях разрывает контакты за считанные миллисекунды, но даже этого времени иногда достаточно, чтобы выгорела часть гильзы или остались следы копоти на пластике корпуса. В быту чаще всего замыкание происходит из-за механического повреждения проводника – перебитый сверлом кабель в стене, сдавленный плинтусом провод, раздавленные жилы в розетке после неудачного ремонта. Второе место занимает старение изоляции, особенно в старых домах с алюминиевой проводкой, где пластикат со временем теряет эластичность, растрескивается и осыпается, оголяя металлические жилы. Третья категория – попадание влаги внутрь соединительных коробок или на контакты уличных светильников, что создает проводящий мостик даже при отсутствии прямого контакта проводов.
Определить точное место короткого замыкания без специализированного инструмента часто удается по косвенным признакам. Если автомат выбивает мгновенно в ответ на включение конкретного светильника или прибора – круг поиска сужается до его вилки, шнура питания и внутреннего монтажа. Когда же выключатель срабатывает сразу при попытке подать напряжение на всю квартиру, приходится последовательно отключать все групповые автоматы и по очереди включать их, наблюдая за реакцией. Дефект часто кроется в местах соединений, выполненных с нарушением правил: скрутки без сварки, ослабленные винтовые клеммы, использование разнородных металлов без переходных гильз. Именно такие точки становятся источником перемежающегося контакта и искрения, что рано или поздно перерастает в полноценное замыкание. Отдельно нужно выделить повреждение изоляции грызунами. Крысы и мыши с удивительным упорством стачивают клыки о пластикат, и в частных домах эта причина на удивление распространена.
Первый плавкий предохранитель изобрели еще в середине XIX века для защиты телеграфных линий от ударов молнии, и он представлял собой просто тонкую проволоку, которая перегорала, спасая дорогое оборудование.
Перегрузка сети современными приборами
Суммарная нагрузка в современной квартире часто превышает проектные расчеты еще на стадии проектирования дома. Если для осветительных линий обычно устанавливают автоматы на 10 ампер, то подключение к ним дополнительной техники становится лотереей. Тепловой расцепитель, защищающий сеть от перегрузки, использует биметаллическую пластину, которая нагревается пропорционально протекающему току. При длительном незначительном превышении номинала пластина деформируется и отключает контактную группу. Это объясняет, почему автомат на 16 ампер не выбивает мгновенно при включении утюга мощностью 2,2 киловатта, но гарантированно сработает, если одновременно с ним работают обогреватель и чайник. Пользователи часто игнорируют паспортные токи нагрузки и воспринимают номинал автомата как декларативную цифру, хотя на самом деле это точный параметр, определяющий физический предел безопасной эксплуатации.
Чтобы избежать регулярных отключений, стоит составить элементарную карту потребителей. Для этого на корпусах приборов находят величину активной мощности в ваттах и делят ее на напряжение 230 вольт – полученный ток суммируют для каждой группы розеток. Центральная проблема кроется в том, что застройщики часто закладывают минимальное количество линий, объединяя несколько комнат под один автомат в расчете на скромное энергопотребление. Нынешний уровень насыщенности жилья кондиционерами, бойлерами, мультиварками и зарядными станциями для электромобилей сводит на нет любой запас прочности. Если замена проводки не входит в ближайшие планы, придется выработать привычку не включать несколько мощных потребителей одновременно, иначе постоянное выбивание пробок превратится в изнурительную рутину.
Ниже приведено ориентировочное соотношение номинала автомата с предельно допустимой мощностью для однофазной сети.
Таблица предельной мощности для распространенных номиналов автоматических выключателей
| Номинал автомата (А) | Максимальная мощность (Вт) | Пример комбинации приборов |
|---|---|---|
| 10 | 2300 | освещение + телевизор + ноутбук |
| 16 | 3680 | утюг или пылесос + зарядные устройства |
| 25 | 5750 | бойлер или стиральная машина отдельно |
| 32 | 7360 | электроплита или духовка |
Ток утечки и роль защитного отключения
Далеко не каждое срабатывание защиты связано со сверхтоком. Устройство защитного отключения, которое часто называют дифференциальным реле, контролирует баланс между током, отправляемым к потребителю по фазному проводу, и током, возвращающимся по нулевому. Если разница между ними превышает уставку – обычно 30 миллиампер для бытовых линий – УЗО мгновенно размыкает контакты, считая, что часть электроэнергии уходит опасным путем, например через тело человека. Именно это делает дифференциальную защиту незаменимой в ванных комнатах и на кухнях, где влага способна создать проводящий мостик даже через казалось бы сухую поверхность. Однако устройство не различает утечку на человеке и утечку через испорченную изоляцию кабеля, поэтому одинаково реагирует на обе ситуации.
Самым коварным видом является перемежающаяся утечка, которая возникает лишь при определенной влажности или температуре. Например, изоляция тэна в стиральной машине может иметь микротрещину, замыкающуюся только тогда, когда вода нагревается до определенной отметки. В таких случаях УЗО срабатывает в начале стирки, а при повторном запуске с холодной водой ведет себя нормально, что вводит в заблуждение. Отдельную группу риска составляют старые холодильники, где сопротивление изоляции компрессора понижено из-за старения лакового покрытия обмоток. Иногда “пробки выбивает” именно ночью, когда холодильник включается реже и успевает остыть, а образовавшийся конденсат облегчает утечку. Поиск такого дефекта требует методичности: поочередно отключают все потребители из розеток и включают их по одному через УЗО, наблюдая за реакцией.
Существует также проблема накопительной утечки в разветвленных сетях. Каждый бытовой прибор имеет определенный естественный ток утечки, предусмотренный конструкцией сетевых фильтров. В сумме десяток компьютеров, мониторов и импульсных блоков питания способны создать фоновую утечку, близкую к порогу срабатывания УЗО. И тогда достаточно одного дополнительного фактора – повышенной влажности после дождя или включения старой лампы – чтобы баланс нарушился. Поэтому опытные электрики на крупных объектах устанавливают несколько дифференциальных устройств с селективным распределением, чтобы одна утечка не обесточивала все помещение.
Когда дело в самом автомате и старой проводке
Со временем любое механическое устройство теряет первоначальные характеристики, и автоматические выключатели не являются исключением. После нескольких десятков циклов отключения под нагрузкой контакты обгорают, переходное сопротивление растет, и тепловой расцепитель начинает срабатывать ложно, якобы на перегрузку, которой на самом деле нет. Особенно этим грешат изделия малоизвестных брендов, чья время-токовая характеристика не соответствует заявленной даже в новом состоянии. Пользователь может сколько угодно менять розетки и проверять бытовую технику, но если автомат “размягчился” из-за износа, он будет выбивать при токе, значительно ниже номинала. Проверяют это простым способом: временно подключают нагрузку к соседнему автомату того же номинала, и если тот держит нагрузку стабильно, значит предыдущее устройство исчерпало ресурс.
Тесно связано с работой защиты и качество внутренней проводки. Алюминиевые жилы сечением 2,5 квадратных миллиметра, массово применявшиеся в советских домах, способны выдерживать длительный ток около 20 ампер только в идеальных условиях. На практике же из-за оксидной пленки в местах соединений сопротивление растет, и цепь начинает греться даже при умеренной нагрузке. Автомат воспринимает это тепло опосредованно, но главная опасность кроется не в нем, а в самом проводнике, который медленно, но верно превращается в нагревательный элемент, спрятанный под штукатуркой. Если к такой проводке подключить современный кондиционер, выбивание пробок станет наименьшей из проблем, ведь первым может сдать не автомат, а скрутка в распределительной коробке.
Отдельно выделяют ситуацию, когда защитное устройство выбивает из-за плохой затяжки винтов на его клеммах. Периодический нагрев и охлаждение приводит к ослаблению контакта, и в месте подключения возникает искрение, которое нагревает корпус автомата и провоцирует ложное срабатывание тепловой защиты. Такой дефект можно обнаружить даже визуально – потемневший пластик вокруг контактного винта или характерный запах горелой изоляции прямо указывают на необходимость ревизии щитка. Протяжка контактов раз в несколько лет является элементарной профилактической операцией, которой, к сожалению, пренебрегает подавляющее большинство владельцев жилья.
Алгоритм действий когда свет пропал
Первостепенное правило, которое стоит зарубить на подсознательном уровне – перед любыми манипуляциями со щитком нужно выключить все потребители из розеток. Если причиной отключения был конкретный прибор, он останется включенным и вызовет повторное срабатывание защиты сразу после поднятия рычага. Поэтому разумный подход выглядит так: выключаете все групповые автоматы, поднимаете главный рубильник, а затем последовательно включаете второстепенные линии с интервалом в несколько секунд. Такая последовательность не только исключает повторное короткое замыкание на вводе, но и позволяет локализовать проблемный контур. Если автомат выбивает на этапе подключения одной конкретной линии, круг поиска сужается до розеток и светильников, к ней привязанных.
- выключите все электроприборы из розеток и переведите клавиши светильников в положение “выключено”;

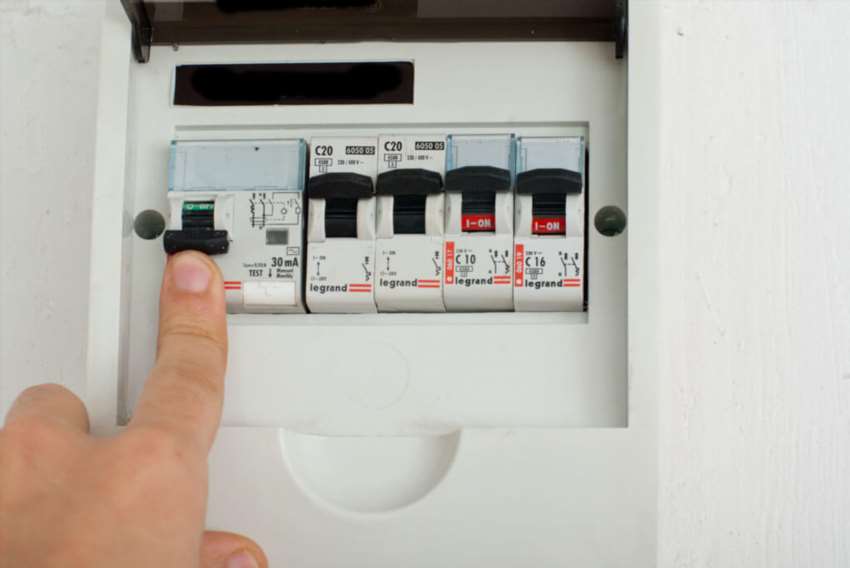

- откройте квартирный щиток и визуально осмотрите автоматы на предмет оплавления, копоти или следов ржавчины;
- поднимите рычаг главного вводного автомата и убедитесь, что он остался включенным;
- поочередно включайте групповые автоматы, начиная с осветительных, наблюдая за реакцией защиты;
- если ни один из автоматов не сработал, подключайте бытовую технику последовательно, проверяя линию после каждого прибора;
- в случае срабатывания дифференциальной защиты обратите внимание на приборы с металлическим корпусом и нагревательными элементами;
- если локализовать дефект не удалось, вызовите электрика для проведения замеров сопротивления изоляции мегаомметром.
Отдельный нюанс касается ситуаций, когда пробки выбивает без видимой закономерности, казалось бы, на пустом месте. Здесь пригодится простой прибор для измерения напряжения в розетке под нагрузкой. Если при включении мощного потребителя напряжение падает ниже 200 вольт, это свидетельствует о высоком переходном сопротивлении где-то в линии – скорее всего, в месте присоединения провода к клемме. Такое падение напряжения сопровождается местным нагревом, который со временем лишь усиливает деградацию контакта. Профилактическая протяжка всех винтов в щитке и распределительных коробках обычно устраняет добрую половину на первый взгляд мистических отключений.
Профилактика и модернизация щитка
Заставить домашнюю электросеть работать безупречно можно лишь при условии соответствия трем базовым критериям: правильный номинал защитного аппарата, качественное соединение проводников и адекватное сечение кабеля. Самой распространенной ошибкой является попытка компенсировать частые отключения установкой автомата большего номинала, например замена 16-амперного на 25-амперный без ревизии проводки. Это не устраняет причину перегрузки, а просто отодвигает порог срабатывания защиты туда, где проводник уже начинает разрушаться. Подобная самодеятельность нередко заканчивается пожаром, потому что автомат перестал выбивать, а изоляция продолжала плавиться в штробе. Адекватный подход предусматривает разделение нагрузки на дополнительные линии с собственными автоматами и, при необходимости, увеличение сечения жил.
- раз в пять лет проводите ревизию всех контактных соединений в щитке с применением динамометрического инструмента;
- не превышайте расчетную нагрузку на одну розетку, устанавливая блок с несколькими гнездами лишь там, где это предусмотрено проектом;
- откажитесь от использования удлинителей на катушках без полного разматывания, поскольку свернутый провод хуже отводит тепло;
- для мощных стационарных приборов вроде бойлера или электроплиты прокладывайте выделенную линию с отдельным автоматом;
- при наличии доступа к обжимному инструменту замените скрутки в распределительных коробках на опрессовку гильзами или пружинные клеммники;
- периодически проверяйте целостность изоляции видимых участков кабеля, особенно в местах прохода через стены и перекрытия.
Значительная часть регулярных отключений связана с тем, что распределительный щиток проектировался без учета реальных сценариев эксплуатации. Установка общего УЗО на всю квартиру может казаться экономным решением, однако на практике приводит к тому, что единственная утечка в старом светильнике обесточивает даже холодильник с продуктами. Поэтому оправданной является модернизация с разбивкой на несколько дифференциальных линий или применение дифференциальных автоматов. Такой подход не только повышает надежность, но и упрощает будущую диагностику, ведь в случае аварии сработает лишь та группа, где есть дефект, а остальные помещения останутся под напряжением.
Правильно собранный и обслуживаемый электрощит фактически становится молчаливым сторожем жилища. Он годами не напоминает о себе, пока не возникнет по-настоящему опасная ситуация. Когда же пробки выбивает с завидной регулярностью, система откровенно сигнализирует: ресурс исчерпан, конфигурация не соответствует потребностям или появился скрытый дефект. Отмахнуться от этих сигналов невозможно без последствий. Банальная, казалось бы, процедура – подтянуть контакты, пересчитать суммарную мощность и методично проверить бытовую технику – в девяти случаях из десяти возвращает сети стабильность без вызова специалиста. А когда самостоятельная диагностика заходит в тупик, разумнее сразу обратиться к квалифицированному электрику, ведь эксперименты со щитком при отсутствии знаний и опыта часто превращаются в ту самую русскую рулетку, с которой начиналась эта история.
