Скачки напора, гудение двигателя, который не включается вовремя, или вода, еле сочащаяся из крана – знакомая картина для тех, кто собирал насосную станцию наобум. Подключить агрегат так, чтобы система работала тихо, плавно и без перебоев, вполне реально даже без многолетнего опыта. Главное – держать в голове логику движения воды и не игнорировать мелочи, накапливающиеся в серьезную проблему. Когда человек понимает назначение каждого узла, монтаж превращается в последовательную сборку пазла, где ни одна деталь не лишняя.
Что скрывается под крышкой насосной станции

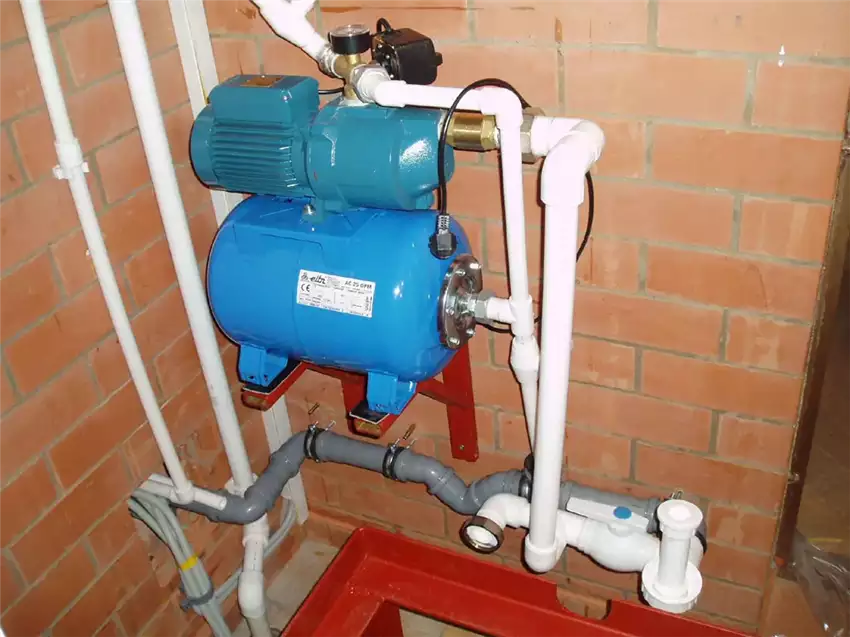

Основу бытовой станции составляет поверхностный центробежный насос, который не погружают в воду, а располагают рядом с источником. К нему присоединен мембранный гидроаккумулятор – стальной бак с резиновой грушей внутри, где накапливается определенный запас воды под давлением. Благодаря этому насос не стартует каждый раз при открытии крана, а включается лишь после снижения давления до нижней границы. Руководит процессом реле давления – небольшое устройство с двумя регулировочными пружинами, которые определяют порог срабатывания. Манометр позволяет визуально контролировать текущие показатели, а гибкие шланги или пластиковые трубы соединяют все элементы в единую магистраль. Стоит заметить, что внутри гидроаккумулятора всегда есть предварительно закачанный воздух – обычно 1,5–1,7 атмосферы для одно- и двухэтажных домов. Если его давление меньше или больше, мембрана работает с перегрузкой, сокращая срок службы. Поэтому перед запуском обязательно проверяют ниппель на заднем фланце автомобильным манометром. При необходимости подкачивают обычным насосом или стравливают лишнее. Понимание этой взаимосвязи избавляет от распространенной ошибки – попыток регулировать реле без проверки воздушной подушки. Тот, кто впервые берется за установку, часто удивляется, насколько компактной может быть вся обвязка: металлическая рама, вертикальный бак и насос, крепящийся сбоку. Аккуратность расположения штуцеров позволяет сократить количество переходников и снизить риск протеканий.
Найти правильное место – половина успеха
Прежде чем бежать за фитингами, стоит определиться, где именно будет стоять станция. Чаще всего ее располагают в подвале, на первом этаже или в отдельном кессоне возле скважины. Решающее значение имеет расстояние от зеркала воды до насоса: чем оно больше, тем труднее всасывающей магистрали поднимать жидкость. Максимальная глубина, с которой станция способна втягивать воду без посторонних устройств, обычно не превышает 8 метров по вертикали. Если источник находится глубже, понадобится выносной эжектор, но это уже усложняет схему. Помимо геометрии трубопровода, внимание уделяют микроклимату: в неотапливаемом помещении вода в корпусе и баке насоса замерзнет зимой, что неизбежно приведет к разлому. Поэтому для холодных регионов строят утепленные короба или заглубленные кессоны со слоем пеноплекса. Не менее важен акустический комфорт – даже малошумные модели создают приличный фон, особенно если монтаж выполнен прямо на бетонную стяжку без виброизоляции. Резиновые подставки или специальные коврики гасят большую часть вибрации.
Выбирая место, обратите внимание на следующие факторы:
- доступ к стабильному источнику электроэнергии рядом с точкой монтажа;
- защита от низких температур зимой – неотапливаемый уличный кессон требует дополнительного утепления;
- наименьшее количество поворотов и изгибов на всасывающей трубе;
- достаточное пространство для обслуживания – минимум 70 см вокруг агрегата;
- установка на резиновых антивибрационных подставках, если станция крепится к жесткому полу;
- горизонтальное положение корпуса без перекосов, чтобы избежать неравномерного износа подшипников;
- отсутствие соседства с источниками тепла, искажающими показания реле давления.
Если приходится ставить оборудование в тесном углу, стоит заранее предусмотреть, удобно ли будет подлезть к регулировочным гайкам реле и воздушному клапану. Банальное неудобство часто становится причиной того, что владелец откладывает профилактику, а затем латает последствия гидроударов.
Собираем всасывающую линию без слабых мест
Всасывающая ветка – это артерия, по которой вода поднимается от источника к рабочему колесу насоса. Малейший подсос воздуха через неплотное соединение приводит к нестабильной работе: давление будет скакать, а двигатель может перегреться из-за длительного холостого хода. Поэтому все стыки собирают с особой тщательностью, используя фум-ленту или сантехнический лён с пастой. Металопластик и полиэтилен низкого давления стали стандартом благодаря гладкой внутренней поверхности и устойчивости к зарастанию. Жесткие стальные трубы тоже применяют, но они тяжелее и склонны к коррозии, поэтому их постепенно вытесняют композитные материалы. На конце всасывающей трубы, погруженном в воду, обязательно устанавливают обратный клапан с сетчатым фильтром. Фильтр защищает насос от песка и ила, а клапан удерживает столб воды, не позволяя ей сливаться обратно после остановки. Без него двигатель при каждом старте был бы вынужден заново заполнять опустевшую магистраль, что вдвое увеличивает нагрузку и изнашивает мембрану.
Для правильного подбора сечения трубы учитывайте приведенные ориентиры:
| Диаметр всасывающей трубы, мм | Рекомендуемая производительность насоса, л/мин | Максимальная высота подъема, м |
|---|---|---|
| 25 | до 30 | 8 |
| 32 | 30–50 | 7 |
| 40 | свыше 50 | 6 |
Отдельное внимание уделяют уклону: всасывающий трубопровод должен иметь небольшой подъем в сторону насоса, чтобы избежать образования воздушных пробок в верхних точках. Те же правила касаются и гибкого шланга, которым армируют переход от жесткой трубы к входному штуцеру насоса. Нельзя допускать, чтобы шланг переламывался или образовывал гофру – в этих местах сопротивление резко возрастает. Кроме того, специалисты советуют резьбовые соединения на входе дополнительно промазывать силиконовым герметиком после намотки уплотнителя, превращая их в почти монолитный стык. Это несколько усложняет демонтаж, зато полностью исключает подсос воздуха – а именно воздух, а не отсутствие воды, мешает насосу выйти на рабочий режим.
Монтаж напорной магистрали и гидроаккумулятора
После того как вода попала в корпус, ей нужно добраться до потребителей через напорную линию. На выходе из насоса обычно расположен пятивыводной штуцер, распределяющий поток к гидроаккумулятору, манометру, реле давления и непосредственно к домовой магистрали. Все эти соединения лучше выполнять латунными или нержавеющими фитингами – они меньше подвержены растрескиванию от вибрации. Гидроаккумулятор советуют размещать как можно ближе к насосу, иногда прямо на одной раме, как это предусмотрено заводской сборкой большинства моделей. Между баком и трубой ставят гибкую вставку, компенсирующую динамические нагрузки. Резьбовые участки уплотняют аналогично всасывающей линии, но здесь можно несколько снизить требования к герметичности – небольшая капля на напорной стороне не так страшна, как подсос на входе. Однако оставлять протекания не стоит, поскольку они постепенно размывают уплотнитель и провоцируют коррозию вокруг фитингов.
Отдельный нюанс – установка шарового крана на выходе к дому. Он нужен не только для аварийного перекрытия, но и для удобного заполнения системы при первом запуске. Кроме того, желательно смонтировать фильтр механической очистки перед тем, как вода попадет к сантехнике. Грязь, скапливающаяся в трубах после ремонта, способна забить сеточки смесителей и вывести из строя картриджи. Об установке обратного клапана на напорной линии спорят, но в конструкции станции он обычно не предусмотрен – его роль выполняет клапан на всасывании. Если есть риск обратного перетекания из бойлера или других емкостей, дополнительная защита не помешает.
Настраиваем реле давления – мозг насосной станции
Любое реле имеет две пружины, натяжение которых изменяет давление включения и выключения двигателя. Заводские настройки часто таковы: насос запускается при 1,4–1,8 бар, а останавливается на 2,8–3,0 бар. Однако для конкретных условий эти границы нередко приходится корректировать. Чтобы увеличить верхнюю планку выключения, большую пружину закручивают по часовой стрелке, а малую используют для регулировки разницы между нижним и верхним порогом. Операция требует осторожности: слишком высокое давление может разорвать мембрану или спровоцировать гидроудар в слабых местах трубопровода. Оптимальным считают диапазон, при котором гидроаккумулятор заполняется на 30–40 процентов своего объема между стартом и остановкой – это обеспечивает нормальный запас воды без чрезмерной нагрузки на двигатель.
В первых образцах реле давления использовали обычную мембрану из велосипедной камеры, которая часто лопалась. Замена ее на многослойный резиновый диск с капроновой нитью в свое время стала настоящей революцией для надежности бытовых насосов.
Перед регулировкой реле необходимо сбросить давление до нуля и открыть любой кран, чтобы вода не создавала сопротивления. Затем ключом на 10 или отверткой вращают гайку малой пружины, добиваясь четкого срабатывания контактов при заданных показаниях манометра. После каждого подхода стоит включить насос и проследить, как ведет себя стрелка. Если давление растет слишком медленно, есть риск, что контакты залипнут из-за растянутых пружин, – тогда помогает затягивание большой гайки. Но спешить здесь не стоит: перетянутое реле заставляет двигатель работать в режиме частых запусков, что сокращает ресурс обмоток. Профессионалы советуют сделать 2–3 контрольных цикла набора-сброса, прежде чем окончательно закрыть крышку реле.
Первый запуск и проверка герметичности соединений
Когда все гайки подтянуты, а провода питания подключены через отдельный автомат, наступает самый нервный момент. Перед подачей напряжения в горловину насоса заливают воду – без нее сухой ход сотрет торцевое уплотнение за считанные минуты. Заливную пробку закручивают не до конца, чтобы остатки воздуха могли выйти, и только потом включают питание. Если все сделано правильно, двигатель сразу начинает набирать обороты, а манометр показывает рост давления. Однако даже тогда не следует расслабляться – нужно обойти все стыки с салфеткой или сухим пальцем, высматривая влагу. Чаще всего подкапывать начинает на входе насоса, где разрежение самое высокое, или на резьбе штуцера гидроаккумулятора, если там перестарались с паклей и перетянули соединение.
Первые несколько минут работы могут сопровождаться постукиванием из-за воздуха, оставшегося в корпусе; обычно он быстро выходит через ближайший кран. Если же насос гудит, но стрелка манометра не движется, следует повторно залить воду и убедиться, что всасывающая магистраль не имеет трещин. Обратный клапан иногда залипает из-за попадания мусора, тогда его промывают или заменяют. Удачными считаются показатели, когда давление стабильное, двигатель включается не чаще 8–10 раз в час, а гидроаккумулятор отдает не менее 20 литров между циклами. Со временем корректировка границ срабатывания может потребоваться из-за сезонных колебаний температуры, но это уже дело нескольких оборотов гайки. Воздушную подушку в баке проверяют раз в полгода – такое правило позволяет забыть о сюрпризах вроде “высохшего” крана в разгар поливного сезона.
Когда насосная станция начинает включаться четко по заданным границам, а вода поступает равномерным потоком, понимаешь, что усилия были не напрасны. Соблюденная последовательность шагов, аккуратное уплотнение резьб и проверка винтов реле – именно из этих деталей рождается безотказная работа. Система, собранная своими руками, всегда вызывает больше доверия, ведь знаешь каждый стык и каждый поворот трубы. Пусть этот опыт станет надежным фундаментом для дальнейших инженерных решений в быту.
