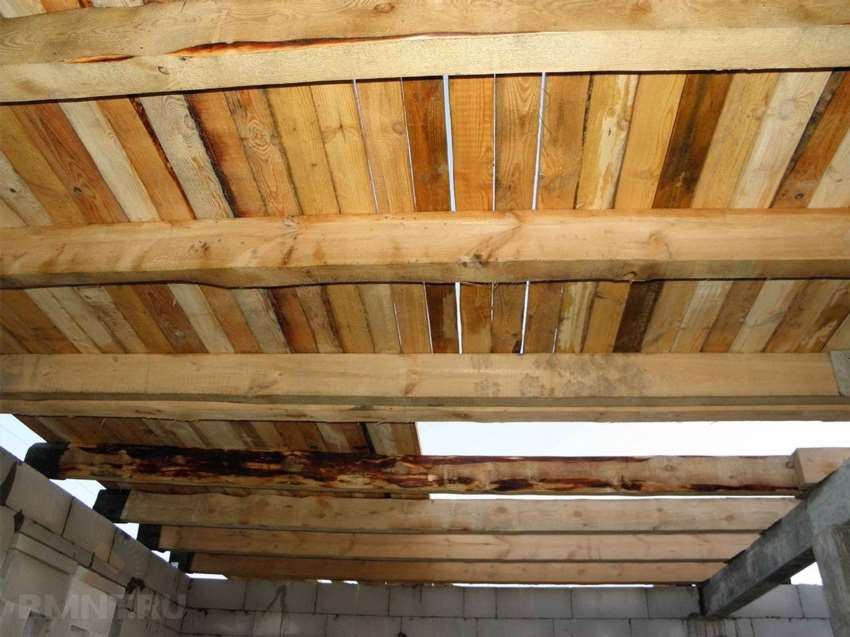

Підсилення дерев’яних балок перекриття: методи, матеріали, поради майстрів

Дерев’яні перекриття служать десятиліттями, але з часом навіть добротна деревина втрачає несучу здатність. Хтось помічає хитку підлогу на другому поверсі, когось насторожує підозрілий скрип над головою, а буває, що під час ремонту відкривається неприємна картина – тріщини вздовж волокон або сліди жучка-точильника. Міняти балки цілком – затія дорога, брудна й не завжди виправдана. Частіше розумніше підсилити вже наявну конструкцію, зберігши і бюджет, і нерви. Розбираємося, які прийоми справді працюють, а які належать до категорії самовпевнених експериментів із сумнівним результатом.

Первинна діагностика – з чого все починається

Перед тим як хапатися за інструмент, доведеться чесно оцінити масштаб лиха. Деревина рідко руйнується раптово, зазвичай процес розтягується на роки, і уважне око помітить тривожні сигнали заздалегідь. Первинний огляд проводять із ліхтариком, шилом і рулеткою. Шилом протикають підозрілі ділянки – якщо вістря входить м’яко, наче в трухляву серцевину, значить, деревина втратила щільність. Особливо ретельно перевіряють опорні зони, де балка спирається на стіну, адже саме там накопичується волога й оселяється грибок. Тріщини вздовж волокон глибше трьох-чотирьох міліметрів – уже привід для занепокоєння, хоча й не вирок. Прогин посередині прольоту визначають натягнутою ниткою або лазерним рівнем: відхилення понад одну двохсоту довжини прольоту вважається критичним. Наприклад, для чотириметрової балки прогин у два сантиметри – межа, після якої без підсилення вже не обійтися.

Вологість деревини вимірюють вологоміром, хоча досвідчені майстри нерідко покладаються на перевірений дідівський спосіб – краплю йоду або спиртового розчину, що на сухій поверхні розтікається інакше, ніж на вологій. Оптимальний показник для несучих конструкцій перебуває в межах десяти-дванадцяти відсотків. Усе, що вище вісімнадцяти, вимагає просушування або навіть заміни ділянки. Окрема історія – сліди життєдіяльності короїдів і точильників. Дрібні отвори на поверхні й купки борошнистого пилу під ними свідчать, що всередині балка може бути поїдена ходами личинок. У таких випадках спочатку цькують деревину антисептиком глибокого проникнення, потім заповнюють порожнечі епоксидними сумішами і лише після цього думають про механічне підсилення.

Трапляється, що на вигляд міцна балка приховує внутрішні дефекти – відшарування річних кілець, косошар, наскрізні сучки, що випадають. Простукування киянкою дає змогу виявити глухі порожнини за характером звуку: дзвінкий відгук означає моноліт, глухий бубнявий – порожнечу або тріщину всередині. У сумнівних місцях можна висвердлити тонкий отвір і оцінити колір та структуру стружки. Темна трухлява крихта – сигнал до негайних дій, світла пружна стружка – привід видихнути з полегшенням. Уся ця попередня метушня не забаганка перфекціоніста, а сувора необхідність: неправильно діагностована балка, підсилена навмання, цілком здатна піднести неприємний сюрприз через пару років експлуатації.

Металеві накладки – перевірена класика

Найпоширеніший спосіб підсилення, який застосовують і в старих будинках, і в сучасному будівництві, – металеві накладки з боків балки. Сенс простий: дві сталеві смуги товщиною від чотирьох до восьми міліметрів притискають до бічних граней і стягують болтами крізь тіло деревини. Болти розташовують у шаховому порядку з кроком сорок-шістдесят сантиметрів, відступаючи від краю балки та від низу й верху не менше ніж на три-чотири сантиметри. Така схема дає змогу металу взяти на себе частину згинального навантаження, розвантаживши деревину в найбільш напружених зонах. Важливий нюанс: накладки обов’язково заводять на опорні ділянки, інакше посередині прольоту вони працюватимуть гірше, ніж очікується.

Для виготовлення накладок зазвичай беруть смугову сталь марки Ст3 або аналогічну. Оцинкований метал кращий, бо не іржавіє в умовах перекриття, де коливання вологості неминучі. Утім, і чорну сталь після ґрунтування та фарбування служить цілком пристойно. Ширина смуги має становити не менше половини висоти балки – саме така пропорція забезпечує спільну роботу деревини й металу без надмірного ковзання по межі контакту. Деякі майстри додатково прокладають між сталлю й деревом смужку руберойду або пергаміну, щоб унеможливити скрип і вирівняти нерівності прилягання.

Вирішальні умови, від яких залежить ефективність металевих накладок:
• щільне прилягання металу до деревини по всій площі – щонайменший зазор зводить нанівець розподіл навантаження;
• правильний діаметр болтів – зазвичай десять-дванадцять міліметрів для побутових перекриттів;
• обов’язкове свердління отворів у металі й деревині одночасно після тимчасової фіксації струбцинами;
• використання шайб збільшеного діаметра під гайками, щоб не зім’яти деревину під час затягування;
• установлення болтів із невеликим натягом – надмірне перетягування здатне розколоти балку вздовж волокон;
• захист усіх металевих елементів антикорозійним покриттям до початку монтажу.

Цікаво, що в старовинних садибах подекуди можна зустріти ковані накладки вісімнадцятого-дев’ятнадцятого століть, які досі справно тримають перекриття. Майстри минулого діяли за тією самою логікою, хоча й без інженерних розрахунків у сучасному розумінні. Сьогоднішні нормативи радять для житлових приміщень приймати коефіцієнт підсилення в межах півтора-двох разів від початкової несучої здатності балки – цього достатньо, щоб компенсувати втому деревини й можливі приховані дефекти. У складних випадках, коли балка пошкоджена по всій довжині, металеві накладки перетворюють на повноцінний несучий каркас, що охоплює балку з трьох сторін, – так званий металевий бандаж. Конструкція виходить важкою, зате надійність близька до абсолютної.

Дерев’яні накладки та протезування пошкоджених ділянок

Металеве підсилення годиться не завжди – приміром, у лазнях або над кухнями з високою вологістю сталь конденсує вологу й може спровокувати загнивання деревини в місці контакту. У таких умовах виручають дерев’яні накладки, виготовлені з тієї самої породи, що й основна балка, або з міцнішої деревини – дуба чи модрини. Дерев’яні накладки кріплять нагелями, болтами або спеціальним клеєм для несучих конструкцій. Важливо, щоб вологість накладок збігалася з вологістю основної балки, адже різна швидкість усихання неминуче призведе до розтріскування клейового шва або ослаблення механічного кріплення. Накладки ставлять з одного або двох боків, нарощуючи переріз балки й тим самим підвищуючи її момент опору – головний параметр, від якого залежить здатність чинити опір згину.

Цікавий факт: деревина дуба, пролежавши під водою кілька десятиліть, набуває майже вдвічі більшої твердості порівняно зі свіжоспиляним матеріалом. Так званий морений дуб використовували для найвідповідальніших несучих елементів ще за часів Київської Русі, і в деяких спорудах такі балки збереглися до наших днів у чудовому стані.

Окремої розмови заслуговує протезування – заміна зігнилого або пошкодженого кінця балки, що спирається на стіну. Технологія вимагає акуратності й точного розрахунку. Пошкоджену частину відпилюють, відступаючи в бік здорової деревини на тридцять-сорок сантиметрів від межі видимого ураження. Потім виготовляють протез із бруса того самого перерізу або зі здвоєних дощок, з’єднаних у шаховому порядку. Стикування виконують косим замком із напуском не менше сорока сантиметрів або прямим замком із бічними накладками на болтах. Слабке місце такого рішення – сам стик, тому його обов’язково підсилюють додатковими накладками, що перекривають лінію з’єднання на шістдесят-вісімдесят сантиметрів в обидва боки.

Трапляються ситуації, коли балка ціла по краях, але має серйозний дефект посередині прольоту – глибоку тріщину, випав сучок або каверну від жучка. У таких місцях застосовують локальне протезування: дефектну ділянку вирізають, а на її місце вклеюють вставку з міцної деревини на епоксидному клеї. Шви армують скловолокном або вуглетканиною, якій останнім часом будівельники довіряють дедалі більше. Головне правило будь-якого протезування – ніколи не залишати порожнину між старою й новою деревиною, бо саме там оселяться грибок і волога, зводячи всю роботу нанівець за лічені роки.

Композитні матеріали – сучасний підхід до старої проблеми

Вуглецеві стрічки й полотна, просочені епоксидними сумішами, прийшли в будівництво з авіації та суднобудування. Для підсилення дерев’яних балок їх застосовують поки що не так широко, як металеві накладки, однак інтерес до цього напряму стрімко зростає. Причина в тому, що композитна стрічка, наклеєна на нижню розтягнуту зону балки, здатна підвищити несучу здатність на тридцять-п’ятдесят відсотків, при цьому вага конструкції майже не змінюється. Ніякого важкого металу, ніяких наскрізних отворів, що послаблюють деревину, ніякої корозії. Стрічку просто накочують на підготовлену поверхню й залишають до повної полімеризації клею.

Технологія монтажу досить вимоглива до підготовки. Деревину зачищають до рівного шару, знепилюють, знежирюють, за потреби вирівнюють шпаклівкою на епоксидній основі. Потім наносять перший шар клею, укладають стрічку, прикочують валиком, щоб вичавити бульбашки повітря, і наносять другий шар клею. Повне затвердіння триває від доби до трьох залежно від температури й вологості в приміщенні. Навантажувати підсилену балку дозволяється не раніше ніж через сім діб після закінчення робіт – епоксидні суміші набирають міцність поступово, і квапити події тут собі дорожче.

Обмеження у композитів теж є, і нехтувати ними не варто. По-перше, вуглецева стрічка працює тільки на розтяг, тому клеїти її має сенс виключно на нижню грань балки, де виникають максимальні розтягувальні напруження. По-друге, епоксидний клей погано тримається на вологій деревині – якщо балка сира, композит просто відшарується. По-третє, у разі пожежі епоксидна матриця втрачає міцність уже за ста п’ятдесяти градусів, тому в перекриттях над котельнями й саунами від такого підсилення краще утриматися. І нарешті, ціна питання: якісна вуглецева стрічка коштує відчутно дорожче за сталеву смугу, хоча сумарні витрати на монтаж часто виявляються співставними завдяки меншій трудомісткості.

Порівняння основних методів підсилення дерев’яних балок за ключовими параметрами

Розвантажувальні опори – коли балці потрібна допомога знизу

Іноді жодне бічне підсилення не дає бажаного результату, особливо коли прогин уже перевищив критичну позначку або деревина серйозно деградована по всій довжині. У таких випадках логічніше не боротися за реанімацію пошкодженої балки, а просто зменшити її проліт, підставивши додаткову опору. Рішення начебто примітивне, але саме воно рятує ситуацію в половині складних випадків. Проміжну стійку ставлять приблизно посередині прольоту, спираючи її на власний фундамент або на потужну поперечну балку, що розподіляє навантаження на сусідні конструкції. Розрахунковий проліт скорочується вдвічі, а допустиме навантаження зростає в кілька разів – така особливість будівельної механіки.

Найпростіший варіант розвантажувальної опори – дерев’яний стовп перерізом не менше п’ятнадцяти на п’ятнадцять сантиметрів, установлений вертикально під балкою. Він спирається на лежень – товсту дошку або брус, покладені плазом на підлогу нижнього поверху. Між лежнем і чистовою підлогою прокладають гідроізоляцію, щоб унеможливити капілярне підсмоктування вологи. Важливо простежити, щоб стійка стояла ідеально вертикально й передавала навантаження без ексцентриситету – навіть невеликий перекіс із часом призводить до втрати стійкості й появи тріщин у місці спирання. Під верхній торець стійки підкладають сталеву пластину, яка запобігає зминанню деревини балки в опорній зоні.

У капітальних будинках, де під перекриттям розташоване житлове приміщення, відкрита стійка посеред кімнати навряд чи когось потішить. У таких ситуаціях застосовують приховане розвантаження: поперечну металеву балку, заховану в товщі перекриття або за підшивною стелею. Двотавр або швелер заводять під кілька сусідніх балок одночасно, перерозподіляючи навантаження на весь масив перекриття. Кінці поперечної балки спирають на капітальні стіни або на спеціально зведені опорні стовпчики. Робота копітка, вимагає розкриття значної частини перекриття, але результат того вартий – балки перестають прогинатися, скрипи припиняються, і підлога набуває колишньої монолітності.

Окремо варто згадати комбінований підхід, коли розвантажувальну опору поєднують із бічними накладками або композитним підсиленням. Скажімо, ставлять проміжну стійку, а паралельно наклеюють вуглецеву стрічку на нижню грань. У такий спосіб досягають подвійного запасу міцності, що буває необхідно в перекриттях над приміщеннями з підвищеним експлуатаційним навантаженням – бібліотеками, архівами, сховищами важкого обладнання. Вирішальне значення тут має грамотний розрахунок, виконаний фахівцем, адже вгадувати перерізи й кількість опор за принципом аби було міцненько – прямий шлях до перевитрати матеріалів і зайвих витрат. Правильно ж розрахована комбінована схема дає змогу вичавити максимум із кожного використаного елемента, зібравши їх у цілісну працюючу систему, де металеві накладки тримають середину прольоту, композит страхує нижню зону, а опора прибирає надлишковий прогин.

Підсилення дерев’яних балок перекриття завжди має починатися з ретельної діагностики, продовжуватися вибором методу під конкретний дефект і завершуватися акуратним виконанням без поспіху. Універсального рішення просто не існує: те, що ідеально спрацювало в сухій спальні, може виявитися марним у вологому підвалі, а композитна стрічка, що врятувала балку в міській квартирі, виявиться безсилою в лазні на дачі. Саме тому розумні господарі не покладаються на поради з першого-ліпшого відеоролика, а консультуються з інженером-конструктором або досвідченим теслею, здатним оцінити реальний стан деревини на дотик, на око і за розрахунком. Зроблене з розумінням підсилення продовжує життя перекриттю на десятки років, зберігаючи тепло й затишок будинку без радикального втручання в його конструктив.
