Під час багатьох металообробних операцій на розжарену поверхню або в розплав наносять дивні на перший погляд порошки, гранули чи пасти. Здебільшого це не бруд, а ретельно підібрані хімічні склади, без яких метал швидко вкрився б оксидною плівкою, втратив міцність або зовсім не з’єднався з іншою деталлю. Долучити мідь до сталі, викувати два шматки заліза в одне ціле чи надати шестерні зносостійкості – усе це залежить від того, яку саме сипку речовину насипають в потрібний момент. Хитромудрі суміші, які на перший погляд скидаються на кухонні приправи, на ділі є плодом глибокого розуміння металургійних процесів, накопиченого за століття.
Цей матеріал розкриває зміст того, що саме сиплять на гарячий метал у різних технологічних ланцюжках, чому ці компоненти працюють саме так, а не інакше, та які підводні камені ховаються за простими на вигляд прийомами. Розглядатимемо як звичні флюси для паяння, так і геть несподівані засипки, що забезпечують дифузійне насичення поверхні атомами вуглецю чи азоту.
Чому на розпечену сталь треба щось сипати
Майже будь-який метал при нагріванні на повітрі прагне окислитися – це природна реакція, від якої нікуди не дітися. На поверхні виникає шар оксидів, що заважає дифузійному з’єднанню кристалічних ґраток, погіршує змочуваність припоєм або навіть призводить до відшаровування покриття. Якщо ж ідеться про зварювання плавленням, кисень активно взаємодіє з рідкою ванною, утворюючи пори та шлакові включення, які різко знижують механічні показники шва. Тому найперша функція сипучої добавки – витіснити повітря з реакційної зони, ізолювати метал від атмосфери та зв’язати вже наявні оксиди в легкоплавкі сполуки, котрі легко спливають на поверхню.
Друга причина полягає в потребі змінити хімічний склад поверхневого шару. Класичний приклад – цементація сталі, коли вироби засипають деревним вугіллям з додатком карбонатів і тривалий час витримують за температур 900–950 °C. Атоми вуглецю дифундують у ґратку заліза, перетворюючи верхній шар на високовуглецеву сталь із твердістю, яка недосяжна для серцевини. Схожий механізм спрацьовує при азотуванні, боруванні або силіціюванні – тільки замість вугілля в порошкову суміш додають амідні сполуки, карбід бору чи феросиліцій. Гарячий метал виступає своєрідною губкою, що всмоктує потрібні атоми, а пориста сипка маса виконує роль транспортного середовища й буфера, який не дає активним елементам випаруватися раніше, ніж вони зроблять свою справу.
Третя, менш очевидна роль сипких матеріалів – вплив на швидкість охолодження. У термічній обробці застосовують так звані псевдозріджені шари: дрібний кварцовий пісок або корундовий порошок продувають повітрям, створюючи подібність киплячої рідини. Занурена в таку “рідину” розжарена деталь віддає тепло набагато швидше, ніж у нерухомому повітрі, але без різких перепадів, властивих водним гартівним середовищам. Отже, те, що сиплеться, здатне як захищати, так і активно змінювати властивості металу, і всі ці функції часто поєднуються в одному технологічному кроці.
Як флюс рятує зварювальника від клопоту
Коли говорять про те, що сиплять безпосередньо в зону зварювання, найчастіше згадують флюс – хімічну речовину, яка при розплавленні утворює захисну плівку та розчиняє оксиди. Механізм дії бури, або тетраборату натрію, вивчений уздовж і поперек: за 740 °C вона плавиться й перетворюється на прозору склоподібну масу, що розтікається по поверхні, блокує доступ кисню та водночас переводить тугоплавкі оксиди заліза в легкоплавкі боратні комплекси. Саме тому буру неможливо замінити звичайним піском – у кварцу немає хімічної спорідненості до оксидів металів, він просто ізолює, але не очищує.
У сучасному зварюванні під флюсом використовують гранульовані суміші на основі силікатів, оксидів марганцю, кальцію та алюмінію. Гранули засипають шаром завтовшки 20–60 мм безпосередньо перед дугою, і під цим пухким покривалом відбувається плавлення електродного дроту. Розплавлений флюс не лише витісняє повітря, а й формує шлакову кірку, яка після охолодження легко відокремлюється, залишаючи гладенький шов без бризок. Цікаво, що частина порошку не плавиться – її збирають, просіюють і використовують повторно, тож втрати мінімальні. Але ласий шматок для дослідників – це постійна боротьба з вологістю флюсу, адже навіть незначний вміст води призводить до насичення шва воднем і холодних тріщин; ось чому флюс перед роботою обов’язково прожарюють.
У паяльній справі флюс іще більш вибагливий. Паяння мідних труб капілярним методом вимагає, щоб припій вільно затікав у щілину, а цьому заважають оксиди міді та залишки жиру. Кислотні флюси на базі хлориду цинку з додаванням хлориду амонію агресивно розчиняють бруд та окисну плівку, проте залишки такого флюсу треба ретельно змивати, інакше вони спричинять корозію з’єднання згодом. Для електроніки використовують каніфоль – природну смолу, яка хімічно малоактивна в холодному стані, але при 180–250 °C перетворюється на рідку кислоту й ефективно очищує мідні контакти. Отже, навіть одна-єдина операція посипання розігрітого металу флюсом має під собою неабиякий пласт фізико-хімічних знань.
Що ховається всередині порошкового дроту
Перехід від суцільного дроту до порошкового був одним із найзначніших зрушень у зварювальному виробництві, бо саме порошковий дріт дозволив “зашити” всередину металевої оболонки і флюс, і легуючі елементи. Уявіть собі тонку трубку з низьковуглецевої сталі, заповнену сумішшю рутилу, феромарганцю, залізного порошку та спеціальних шлакоутворювальних мінералів. Під дією дуги оболонка плавиться, а начинка починає виконувати одразу кілька завдань: захищає ванну газами, що виділяються при розкладанні карбонатів, легуює метал наплавлення марганцем та кремнієм, а також утворює шлак, який формує валик і сповільнює охолодження.
Найпоширеніші типи порошкового дроту – рутилові та основні. Рутилове наповнення, багате на діоксид титану, дає м’яку стабільну дугу, гарне формування шва й дуже мало бризок, тому його полюбляють у монтажних умовах та під час зварювання тонколистового металу. Основне наповнення містить більше карбонатів кальцію та плавикового шпату, що забезпечує глибоке розкислення металу, видалення сірки та фосфору, тобто на виході виходить надзвичайно пластичний шов із високою ударною в’язкістю за мінусових температур. Саме такі дроти застосовують для відповідальних конструкцій у мостобудуванні та суднобудуванні. Керувати складом сердечника можна до найтонших деталей – додаючи нікель, хром або молібден, набувають шов із властивостями легованої сталі, не витрачаючи дорогі матеріали на весь виріб.
У кузнях XIX століття перед зварюванням залізних смуг ковалі обсипали місце стику сумішшю бури, кварцового піску та тирси, і цей перевірений віками рецепт місцями лишився в арсеналах умільців донині.
Окремо слід згадати газозахисні порошкові дроти, що не потребують додаткового флюсу чи газу, бо весь захист уже всередині. Під час горіння дуги наповнювач розкладається на вуглекислий газ, водяну пару та інертні сполуки, створюючи навколо краплі мікроклімат, який не поступається балонному вуглекислому середовищу. Це дає змогу зварювати на відкритому повітрі навіть за вітряної погоди, коли зовнішній газ просто здуло б. Звісно, доводиться миритися з більшою кількістю диму, але універсальність методу підкуповує.
Насичення поверхні за допомогою сухої суміші
Хіміко-термічна обробка в порошках дозволяє отримати поверхневий шар із твердістю, що межує з керамікою, не вдаючись до напилення чи наплавлення. Процес борування – один із найяскравіших прикладів. Деталь укладають у контейнер, пересипають сумішшю карбіду бору B4C (або аморфного бору), активатора (найчастіше тетрафторборату натрію) та інертного наповнювача типу оксиду алюмінію, після чого герметично закривають і нагрівають у печі до 900–1000 °C. Бор, що вивільняється з карбіду, дифундує в залізо та утворює бориди FeB і Fe2B твердістю до 2000 HV – це значно перевершує загартовану інструментальну сталь.
Схожий принцип, але зі своїми нюансами, застосовують у цементації деревним вугіллям. До гранульованого вугілля обов’язково додають карбонати барію чи натрію: саме вони при нагріванні розкладаються, виділяючи CO2, який далі реагує з вуглецем за реакцією CO2 + C → 2CO, і саме монооксид вуглецю є активним навуглецювальним агентом. Карбонізатором може виступати навіть суміш деревної тирси з кальцинованою содою, яку готували ремісники задовго до появи заводських печей. Тривалість процесу залежить від потрібної глибини шару: для отримання цементованого шару 0,8–1,2 мм деталь доводиться витримувати в гарячому вугіллі 4–8 годин. Весь цей час вуглецева “каша” працює як джерело активних атомів, не даючи поверхні окислитися.
Цікавий варіант – пастова цементація, коли на локальну ділянку наносять обмазку з вуглецевмісного порошку, замішаного на рідкому склі чи крохмальному клейстері. Під час нагрівання паста перетворюється на твердий насичений вуглецем шар, що дозволяє вибірково зміцнити зубці шестерні або край штампа. Метод не потребує громіздких ящиків із вугіллям, хоча рівномірність шару дещо страждає. Але для одиничного ремонтного виробництва це буває на вагу золота.
Основні види сипучих матеріалів для хіміко-термічної обробки
| Тип матеріалу | Призначення | Типова температура, °C | Приклад застосування |
|---|---|---|---|
| Карбюризатор (деревне вугілля + сода) | Цементація (навуглецювання) | 900–950 | Цементовані шестерні, пальці, штифти |
| Карбід бору + активатор | Борування | 850–1000 | Матриці, фільєри, втулки глибинних насосів |
| Феросиліцій + галогенід | Дифузійне силіціювання | 950–1100 | Деталі, що працюють у азотній кислоті, арматура печей |
| Аміачний порошок (на основі меламіну) | Низькотемпературне азотування | 550–580 | Штоки гідроциліндрів, напрямні верстатів |
Головне застереження при роботі з порошковими сумішами для дифузійного насичення – однорідність зернового складу. Якщо порошок злежиться грудочками, на поверхні утворяться “плями” з різною глибиною шару, що спричинить нерівномірне зміцнення. Тому виробники ретельно контролюють гранулометрію та додають аеросил або стеарат цинку, які запобігають грудкуванню.
Ковальська хитрість із сипким присипанням

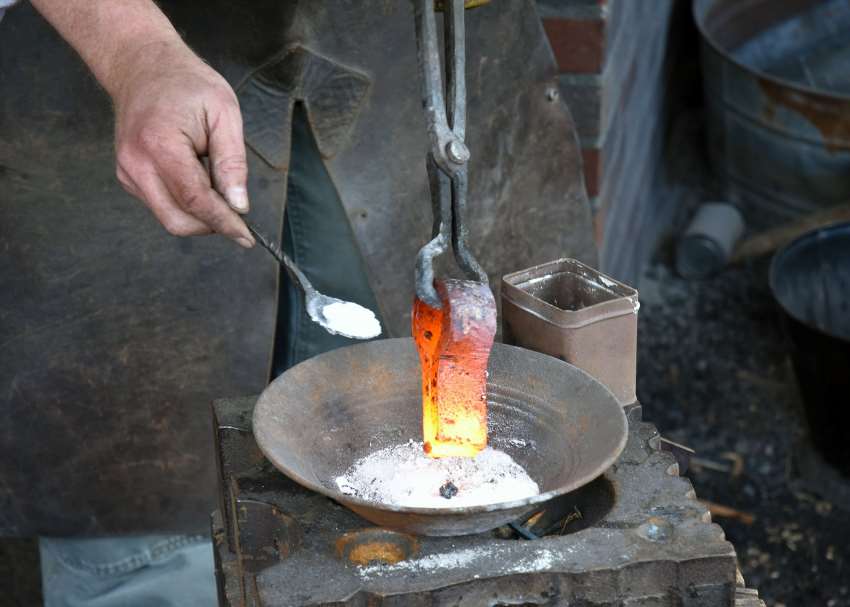

Ковальське зварювання – одне з найдавніших застосувань сипучих речовин на розпеченому металі. Температура для з’єднання залізних чи сталевих заготовок має бути близько 1200–1300 °C, тобто майже точка плавлення. За цих умов окалина утворюється миттєво, й варто лише на мить дістати поковку з горна, як її поверхня вкривається темною шкоринкою оксидів. Щоб подолати цю напасть, коваль посипає місце стику флюсувальною сумішшю, здебільшого на основі бури.
Рецепт може варіюватися: чиста бура найпростіше дістається й дає надійний захист, але деякі майстри додають до неї кварцовий пісок або товчене скло, аби підвищити в’язкість шлаку та полегшити його видалення. Інколи в хід іде нашатир або кухонна сіль, хоча хлорид натрію при такій спеці випаровується швидше, ніж встигає виконати свою роботу, зате створює додатковий газовий захист. Цікаво, що деревне вугілля, яким засипають заготовку в горні, також виступає відновником: воно зв’язує кисень із повітря, перетворюючись на CO, і тим самим створює в горні слабковідновну атмосферу, яка стримує утворення окалини. Ковальська хитрість полягає в тому, аби тримати деталь у товщі вугілля якомога довше, а витягнувши – негайно посипати флюсом і нанести удари.
У ливарному виробництві порошкоподібні матеріали використовують на різних етапах. Протипригарні порошки на базі графіту або пилоподібного кварцу наносять на стінки піщаної форми перед заливанням, щоб рідкий метал не припікався до формувальної суміші. У кокільному литті застосовують крейдяний або цинковий порошок для розділення. І, звісно, рафінувальні флюси, які сиплять у ківш із розплавом: суміш хлоридів і фторидів лужних металів зв’язує неметалеві включення, спливає разом із ними у вигляді шлаку, а заодно знижує розчинність водню в металі. Усе це – різновиди того самого принципу “посипати, щоб поліпшити”, який еволюціонував від первісних шматків бурого попелу до високотехнологічних композицій.
Термообробка в шарі піску
Гартування в псевдозрідженому шарі – це, мабуть, найефектніший спосіб відібрати тепло в розжареної деталі без різкого перепаду температур. Пристрій являє собою ємність із дрібним інертним порошком (часто корундовий пісок фракції 100–200 мкм), через який знизу продувають стиснене повітря. Порошок переходить у стан, який за поведінкою нагадує киплячу рідину: його поверхня стає горизонтальною, з’являються бульбашки, а теплопередача всередину такого шару відбувається на порядок швидше, ніж у нерухомому порошку. Коефіцієнт тепловіддачі сягає 400–600 Вт/(м²·К), тобто близький до олійного гартування. Але на відміну від олії, “киплячий” пісок не горить, не розкладається і не потребує утилізації відходів. Після занурення гарячої деталі піщинки миттєво відводять тепло, а режим охолодження можна тонко регулювати швидкістю продування.
Технологію використовують переважно для ізотермічного гартування або для відпалу спеціальних сталей, які не вибачають різкого водяного чи олійного гартування. У псевдозрідженому шарі також провадять відпуск інструменту після гартування – рівномірність температури по всьому об’єму шару надзвичайно висока, а це критично для запобігання мікротріщинам. Часто в шар додають трохи графітового порошку, якщо потрібно, щоб деталь зовсім не окислювалася, адже графіт при нагріванні вигорає до CO2 і створює локальну безкисневу зону. От вам і відповідь на побутове запитання “що сиплять на розпечений метал” – у цьому випадку відповідь звучить як “майже нічого, але рухають це ніщо повітрям”.
Останнім часом широкого поширення набуло гартування у віброкиплячому шарі дрібних сферичних частинок алюмінію, міді або нержавіючої сталі. Це вже не просто охолодження – одночасно з тепловідведенням металеві кульки обстукують поверхню, викликаючи поверхневий наклеп і підвищуючи твердість на 5–12 одиниць HRC без зміни хімічного складу. Такий метод наче замінює одразу дві операції – гартування й дробоструминну обробку – і є улюбленою темою для дисертацій молодих науковців. Утім, для розуміння звичайного користувача досить знати, що сипуча маса буває не просто інертною, а й механічно активною, і це відкриває нові можливості для майстровитого господаря невеличкої майстерні.
Різноманіття сипучих речовин, які потрапляють на гарячий метал, на перший погляд здається безмежним, але за кожним компонентом стоїть чітка фізико-хімічна функція. Флюс бореться з оксидами та ізолює зону зварювання, порошковий дріт приносить легуючі добавки, карбюризатор насичує поверхню вуглецем, а псевдозріджений пісок гартує з м’яким відбором тепла. Усі ці прийоми об’єднує одне: бажання взяти під контроль те, що без зовнішнього втручання неодмінно пішло б шкереберть. Метал охоче окислюється, тріскає або не з’єднується – але досвідчений майстер, знаючи, що і коли сипнути, перетворює складний процес на передбачувану майстерність. Саме ця здатність ще на стадії проектування обрати правильну сипку присадку відрізняє ремісника-аматора від професіонала, а при читанні заводських технологічних карт одразу впадає в око: зазначена там якась “суміш марки Б” – це не бюрократична забаганка, а виплекана десятиліттями формула, що тримає під контролем хаотичну стихію гарячого металу.
About the Author
