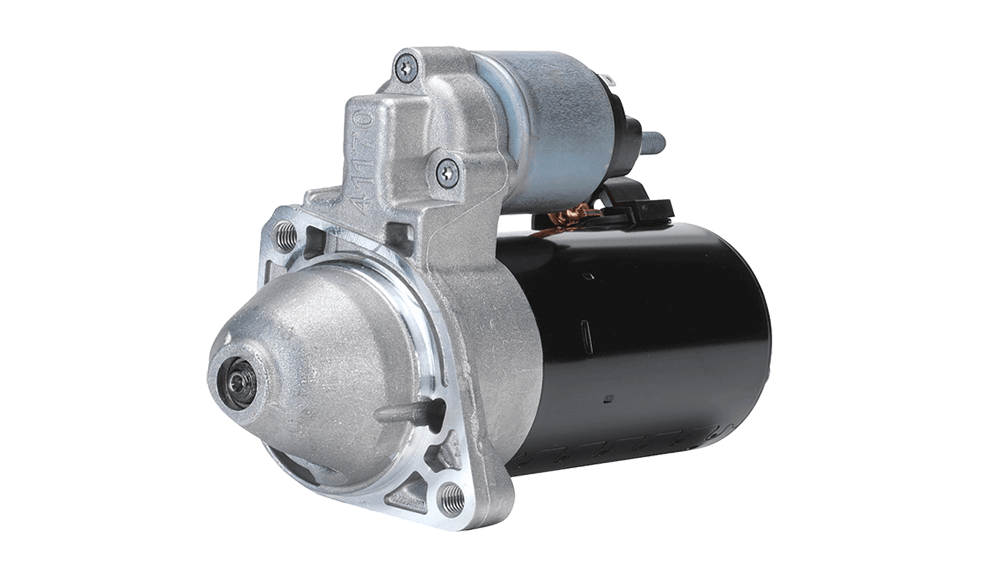

Щоразу, коли поворот ключа запалювання пробуджує двигун, починається непомітна, але вирішальна робота. У цей момент електромотор невеликого розміру змушує колінчастий вал обертатися, створюючи перші спалахи в циліндрах. Саме цей вузол називають стартером. Без нього сучасний автомобіль перетворюється на нерухому конструкцію з металоконструкцій і проводів. І хоча зовні він виглядає непоказно, всередині сховано продуману механіку та електрику, яка витримує величезні струмові навантаження. Водії часто згадують про стартер лише тоді, коли замість звичного звуку прокручування чують тишу або клацання. Проте, розуміння його устрою та звичок допомагає уникнути багатьох проблем і несподіваних витрат. Далі детально розберемося, як саме стартер оживлює двигун, які бувають різновиди, які симптоми вказують на наближення поломки та що робити, щоб він служив якомога довше.
Перший крок до роботи мотора
Запуск двигуна внутрішнього згоряння неможливий без попереднього обертання колінчастого вала. Поршнева група повинна створити компресію, паливна система – подати суміш, а система запалювання – дати іскру. Стартер виконує роль зовнішнього джерела механічної енергії. Він отримує живлення від акумуляторної батареї та через шестерню входить у зачеплення з маховиком двигуна. Як тільки маховик починає обертатися, поршні рухаються, і двигун отримує шанс запрацювати самостійно. Цей процес триває лічені секунди, але потребує точної синхронізації. Якщо шестерня стартера не вийде із зачеплення вчасно, оберти двигуна зруйнують механізм. Тому конструктори передбачили спеціальну обгінну муфту, відому під назвою бендикс. Вона передає крутний момент тільки в одному напрямку – від стартера до маховика, а при зворотному обертанні роз’єднує зв’язок, захищаючи якір електромотора від перевантаження. Без цієї деталі будь-який пуск перетворювався б на лотерею. Маса стартера невелика, але струми, які він споживає, можуть сягати 200–400 ампер для бензинових агрегатів і понад 500 ампер для дизелів. Саме тому справність проводки та клем має величезне значення. Навіть незначне окислення контактів підвищує опір, знижує напругу та змушує стартер працювати на межі можливостей.
Як електромотор провертає маховик
Будова стартера поєднує потужний електродвигун постійного струму, втягуюче реле та механізм приводу. Основним силовим елементом слугує якір з обмоткою, що обертається в магнітному полі статора. Коли водій повертає ключ, струм надходить на втягуюче реле, яке виконує одразу дві функції: вводить шестерню бендикса в зачеплення з вінцем маховика та замикає силові контакти, подаючи живлення безпосередньо на обмотки двигуна. Таке рішення мінімізує втрати на комутацію та дозволяє уникати підгоряння контактів замка запалювання. Перші стартери мали прямий привід без проміжних передач, тож частота обертання якоря дорівнювала частоті обертання шестерні на маховику. Це вимагало великого діаметра обмоток для створення необхідного крутного моменту. Сучасні редукторні моделі використовують планетарну або циліндричну передачу, що дозволяє зменшити розміри корпусу, вагу та споживаний струм. Втягуюче реле заслуговує окремої уваги: всередині нього розташовані дві обмотки – втягуюча та утримуюча. Перша споживає значний струм для переміщення сердечника, друга – значно менший для фіксації положення. Такий розподіл знижує теплове навантаження на реле під час тривалого прокручування. Якість виготовлення щіткового вузла також прямо впливає на ресурс стартера. Мідно-графітові щітки поступово зношуються, а продукти зносу можуть забивати колектор, знижуючи ефективність. При цьому зростає опір, нагрівання та ризик міжвиткового замикання.
Які бувають стартери і чим вони різняться
На ринку співіснують кілька типів стартерів, і вибір конкретної конструкції залежить від об’єму двигуна, ступеня стиснення, умов експлуатації та бюджету виробника. Історично першими масово застосовувалися стартери з прямим приводом. Їхня перевага – простота, але недоліком є велика вага і значний пусковий струм. Поступово їх витіснили редукторні конструкції, які можуть бути виконані з циліндричним або планетарним редуктором. Редуктор дозволяє двигуну стартера обертатися з більшою частотою, зберігаючи потрібний крутний момент на виході. Це зменшує габарити вузла, полегшує запуск у морозну погоду та менше навантажує акумулятор. Окремим підвидом можна вважати стартери з постійними магнітами замість обмоток збудження. Вони легші та споживають менше струму, однак більш чутливі до перегріву і механічних ушкоджень. Стартери з електромагнітним збудженням, навпаки, витриваліші, хоча й дорожчі. Ще один важливий момент – тип зачеплення. На старих автомобілях зустрічалися інерційні бендикси, де шестерня насувалася під дією відцентрової сили, але сьогодні беззаперечно домінує електромагнітне втягування з попереднім зачепленням. Нижче наведено порівняння ключових параметрів для різних типів стартерів, яке допоможе зрозуміти відмінності без заглиблення в технічні специфікації.
Порівняння основних різновидів стартерів
| Тип стартера | Маса | Пусковий струм | Крутний момент | Шум | Типове застосування |
|---|---|---|---|---|---|
| Прямий привід | 5–8 кг | 250–400 А | середній | низький | старі моделі, середні двигуни |
| Циліндричний редуктор |
3,5–5 кг | 180–300 А | високий | вищий за прямий | сучасні бензинові та дизельні мотори |
| Планетарний редуктор | 3–4 кг | 150–250 А | дуже високий | найнижчий | компактні авто, системи Start-Stop |
| З постійними магнітами | 2,5–3,5 кг | 120–200 А | задовільний | низький | малолітражки, легкі комерційні машини |
З таблиці видно, що редукторні стартери, особливо з планетарною передачею, є технічно досконалішим рішенням для більшості сучасних автомобілів. Вони поєднують компактність із високою ефективністю, хоча й вимагають якісніших матеріалів у виробництві. Виробники вдосконалюють ці вузли, скорочуючи масу та зменшуючи навантаження на бортову мережу. Саме тому в автомобілях із системою “старт-стоп” використовують посилені планетарні стартери або стартер-генератори, здатні витримувати багаторазові пуски протягом дня без перегріву.
Коли стартер подає сигнали тривоги
Розпізнати проблеми зі стартером можна задовго до повної відмови, якщо звертати увагу на нетипові звуки та поведінку при запуску. Ігнорування ранніх симптомів часто призводить до дорогого ремонту або заміни всього вузла. Ось перелік найтиповіших ознак, що вказують на несправність стартера або його кола:
- при повороті ключа чути лише сухе клацання втягуючого реле, але якір не обертається – це може свідчити про підгорілі силові контакти, зношені щітки або розряджений акумулятор;
- двигун провертається мляво, наче акумулятор сів, хоча батарея заряджена – часто причина в окислених клемах або зношених втулках якоря;
- після запуску чути скрегіт або виття – ознака того, що бендикс не виходить із зачеплення вчасно або пошкоджено зуби на маховику;
- стартер обертається з помітним шумом і вібрацією – можливе руйнування підшипників або планетарного редуктора;
- двигун запускається лише після кількох спроб, а при прокручуванні спостерігаються провали – вказує на зношений колектор чи міжвиткове замикання обмоток;
- з’являється запах горілої ізоляції під капотом під час запуску – серйозний сигнал про перегрів обмоток або коротке замикання;
- стартер не реагує взагалі, але фари світять яскраво – ймовірно, вийшло з ладу втягуюче реле або обірвався провід управління;
- при запуску спостерігається сильне просідання напруги в мережі, прилади гаснуть – надмірний струм через механічне заклинювання або внутрішнє замикання.
Окремо варто зупинитися на шумі, що виникає після запуску. Багато водіїв чують коротке дзижчання або металевий скрегіт. Це свідчить про те, що вал стартера продовжує обертатися після відпускання ключа, хоча повинен миттєво зупинитись. Причиною найчастіше стає заїдання бендикса на шліцах або залипання втягуючого реле. Якщо не усунути цю проблему вчасно, можна пошкодити вінець маховика, заміна якого потребує зняття коробки передач. Тому при перших сумнівних звуках доцільно звернутись до фахівця з діагностики.
Історичний факт: у 1911 році американський інженер Чарльз Кеттерінг створив перший електричний стартер для автомобілів Cadillac. До цього водії пускали двигун вручну, крутячи рукоятку, що нерідко призводило до травм. Винахід не лише зробив автомобілі безпечнішими, але й відкрив шлях до масового використання машин жінками та літніми людьми.
Прості звички, що збережуть стартер
Продовжити ресурс стартера можна навіть без глибоких технічних знань. Достатньо дотримуватися кількох правил експлуатації та регулярно перевіряти стан контактів. Більшість поломок виникає не через заводський брак, а через неуважність або агресивний стиль поводження з машиною. Ось базові рекомендації, які варто взяти за звичку:
- не крутити стартер більше 10–15 секунд без перерви – наступну спробу робити через 30–40 секунд, щоб обмотки встигли охолонути;
- не натискати на газ під час запуску інжекторних двигунів – це не допомагає, але збільшує навантаження на стартер і може пошкодити бендикс;
- стежити за чистотою та щільністю клем акумулятора, силового проводу та маси на кузові – навіть легкий наліт окислів збільшує опір і знижує ефективність пуску;
- уникати частих коротких поїздок, які не встигають зарядити батарею – стартер отримує знижену напругу і працює з підвищеним струмом;
- при перших ознаках несправності не відкладати діагностику – зношені щітки або підшипники замінити набагато дешевше, ніж купувати новий вузол;
- перевіряти роботу втягуючого реле при сезонному обслуговуванні – часткове підгоряння контактів усувається зачищенням і продовжує життя деталі.
Якщо автомобіль обладнано системою “старт-стоп”, навантаження на стартер зростає багатократно. У таких випадках виробники закладають посилені компоненти, але й вимоги до акумулятора стають вищими. Не варто економити на батареї, оскільки її недостатня ємність або підвищений внутрішній опір одразу позначаються на стартері. Корисно також періодично перевіряти струм споживання під час пуску – помітне зростання відносно номіналу вказує на механічний знос або електричну проблему всередині двигуна стартера.
Коли ж відмова все-таки сталася, перед власником постає дилема – замінити стартер у зборі або обмежитись ремонтом. Однозначної відповіді немає, оскільки це залежить від характеру поломки. Якщо зруйновано корпус або сильно пошкоджено обмотки якоря, доцільніше придбати новий або якісний відновлений вузол. Якщо ж проблема лише в бендиксі, щітках чи втягуючому реле, ремкомплект обійдеться значно дешевше. У будь-якому разі роботи потребують акуратності та розуміння конструкції. Фахівці радять після будь-якого втручання перевіряти не лише факт обертання, а й зусилля на виході, а також зворотний хід муфти. Це дозволяє уникнути повторних звернень до сервісу через кілька тижнів. Стартер – один із тих вузлів, де своєчасний і грамотний догляд прямо впливає на загальну надійність автомобіля, тому увага до нього ніколи не буває зайвою.
