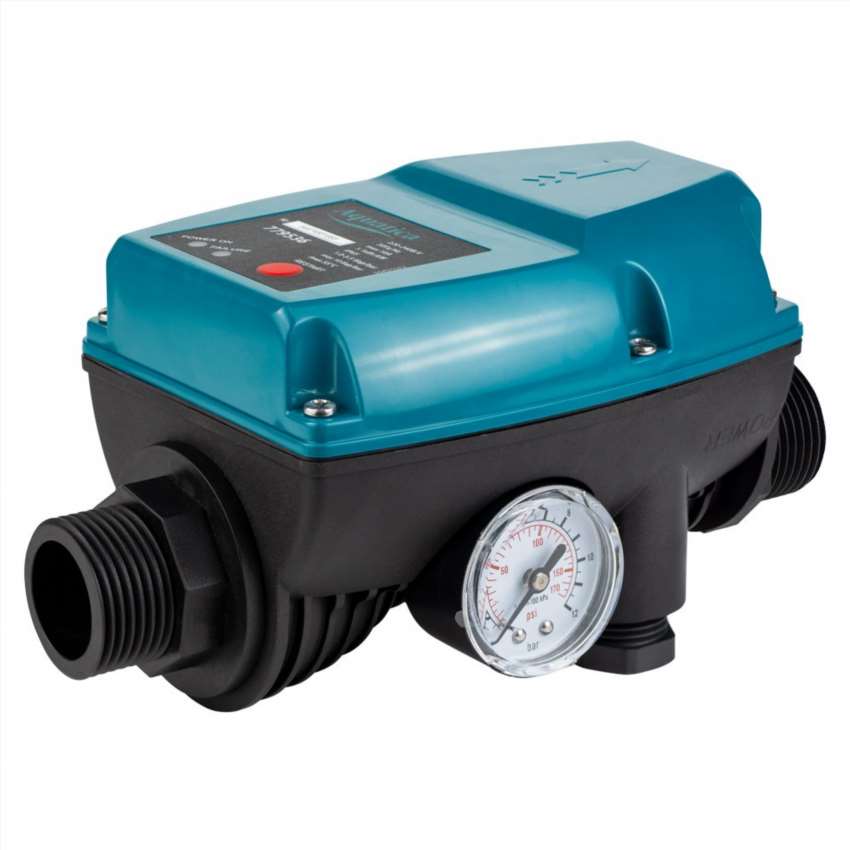

Чому контролер тиску води не вимикається – 7 основних причин та способи усунення

Ситуація, коли насосна станція гуде, не спиняючись, а стрілка манометра повільно, але впевнено долає звичну верхню межу, здатна збити з пантелику навіть досвідченого господаря. У цей момент контролер тиску води, який мав би сухо клацнути й розімкнути коло живлення, мовчить – двигун продовжує молотити вхолосту або накачувати тиск до небезпечних значень. Залишати таку поведінку без уваги не можна: окрім прикрого шуму й ризику гідроудару, це прямий шлях до перегріву обмоток і виходу насоса з ладу.

Контролер тиску, який часто називають реле тиску, – це невеликий механічний або електромеханічний пристрій, завдання якого полягає у підтримці заданого діапазону тиску в системі водопостачання. Як тільки ви відкриваєте кран, тиск падає до нижньої межі, реле замикає контакти, і насос запускається. Коли ви закриваєте кран, тиск зростає до верхньої межі, пластина з мембраною вигинається, тисне на пружинний механізм і розмикає контакти – двигун зупиняється. Цей цикл повторюється десятки разів на добу, і будь-який збій на одному з етапів призводить до того, що контролер не вимикається зовсім або робить це із затримкою.

Причин, через які реле тиску вперто тримає контакти замкнутими, насправді більше, ніж може здатися на перший погляд. Щоб не гаяти час на здогади, варто послідовно розібрати найтиповіші з них. Адже інколи проблему можна усунути за 10 хвилин звичайною викруткою, а в інших випадках доведеться діставати мультиметр і витратити півгодини на діагностику.

Як працює реле тиску і чому його відмова небезпечна

Механічне реле тиску складається з кількох ключових вузлів: впускного штуцера з сітчастим фільтром, гумової мембрани, металевої пластини-штовхача, великої та малої пружин із регулювальними гайками і, власне, контактної групи. Вода з напірної магістралі через штуцер тисне на мембрану. Коли сила тиску долає опір великої пружини, пластина переміщується й механічно розмикає контакти. Мала пружина відповідає за різницю між тиском включення та вимкнення – так званий диференціал.

Відмова реле вимикати двигун означає, що контакти залишаються замкнутими незалежно від реального тиску в трубі. Як наслідок, насос продовжує качати воду в закриту систему, поки не спрацює аварійний захист (якщо він є) або не перегорить обмотка. Навіть якщо двигун витримує такі знущання, гідроакумулятор і труби зазнають перенавантажень, що призводить до мікротріщин та передчасного зносу. Саме тому симптом “не вимикається” потребує миттєвої реакції, а не сподівань, що “само минеться”.

Засмічення впускного отвору та пошкодження мембрани

Найбанальніша, проте дуже поширена причина – механічне забруднення вхідного каналу або самої мембранної камери. У воді зі свердловини завжди є дрібнодисперсний пісок, іржа, шматочки вапняного нальоту. Вони осідають на сітчастому фільтрі штуцера, поступово звужуючи просвіт. У якийсь момент потік води крізь забитий отвір стає настільки слабким, що навіть за високого тиску в системі мембрана не отримує достатнього зусилля для перемикання контактів. Реле буквально “не відчуває” тиску, хоча манометр показує критичні цифри.

Окремий неприємний сюрприз підносить розрив або втрата еластичності гумової мембрани. Поламана мембрана пропускає воду у внутрішню порожнину реле, де розташований пружинний механізм. Волога спричиняє корозію пружин та окислення контактів, одночасно не даючи мембрані вигинатися з потрібною амплітудою. Якщо зняти кришку пристрою і побачити сліди іржі, каламутний наліт або краплі води, причина майже гарантовано в мембрані.

Щоб перевірити стан вхідного каналу, достатньо відкрутити реле від п’ятиходового штуцера насосної станції. Гайка зазвичай має розмір на 22 або 24. Перед цим обов’язково знеструмте насос і скиньте тиск, відкривши найближчий кран. Огляньте сітку фільтра: якщо вона забита мулом, промийте її під проточною водою зі щіткою. Якщо бруд потрапив глибше, у канал мембрани, доведеться повністю розібрати реле. Обережно від’єднайте мембрану від пластини – в більшості моделей вона тримається на фіксаторах або невеликому гвинті. Оцініть її цілісність: навіть мікроскопічна тріщина вимагає заміни.

У таблиці нижче зіставлено ключові симптоми, які вказують на засмічення чи розрив мембрани, і рекомендовані дії.

Перед тим як хапатися за інструмент, зверніть увагу на такі непрямі ознаки:

• манометр показує високий тиск, але реле клацає із запізненням або не клацає взагалі;
• вода зі штуцера реле витікає з помітними домішками піску;
• усередині корпусу реле є волога або сліди іржавого нальоту;
• при спробі регулювання гайок поведінка пристрою не змінюється;
• насос вимикається тільки примусово – через вимкнення автомата в щитку.

Неправильне регулювання пружин великого та малого діапазону

Регулювальні гайки на великій і малій пружинах часто стають жертвою надмірного ентузіазму власників, які намагаються “підкрутити” тиск, не розуміючи механіки процесу. Велика пружина визначає верхню межу вимкнення, а мала – різницю між включенням і вимкненням. Якщо велику гайку затягнути надто сильно, опір пружини зростає настільки, що навіть при максимальному робочому тиску мембрана не здатна подолати його зусилля – контакти залишаються замкнутими, насос не вимикається. Така ситуація особливо небезпечна, коли насос може створити тиск, близький до руйнівного для труб.

Не менше клопоту завдає й неправильне налаштування малої пружини. Якщо її затягнути надміру, диференціал стає замалий, і реле намагається вимкнутися майже одразу після запуску, але через інерцію системи тиск усе одно зростає. Контакти при цьому можуть вібрувати, обгорати й у підсумку зварюватися – тоді вимикання припиняється остаточно. Якщо ж малу пружину відпустити занадто, двигун вмикатиметься із запізненням, а вимикатися не буде, бо мембрана не зможе розімкнути контакти через занижений диференціал.

Перші реле тиску для водяних систем з’явилися на початку XX століття як спрощені аналоги парових регуляторів. Масового поширення вони набули в 1950‑х роках разом із бумом приватних свердловин – саме тоді інженери допрацювали мембранний механізм, який ми використовуємо й досі без кардинальних змін.

Перед тим як крутити гайки, запам’ятайте початкове положення або позначте його маркером. Заводські налаштування більшості побутових реле становлять 1,5–1,8 атмосфери для включення та 3,0–3,2 атмосфери для вимкнення. Якщо ви сумніваєтесь у своїх діях, краще викрутити гайки до повністю вільного стану пружин, а потім рівномірно підтискати їх, контролюючи момент спрацьовування по манометру. Пам’ятайте: велику гайку обертають для зміни порогу вимкнення, малу – для ширини діапазону. Один повний оберт зазвичай змінює тиск на 0,2–0,3 бара.

Зношення контактної групи та механічний знос

Контакти реле – це пластини з мідного сплаву, які під час кожного циклу замикаються та розмикаються з невеликою іскрою. З часом на поверхні з’являються кратери, нагар та окисна плівка. Коли шар нагару стає критичним, контакти буквально прикипають один до одного, і навіть після розмикання штовхачем вони не розходяться. У результаті двигун продовжує отримувати живлення незалежно від положення мембрани – класична картина “не вимикається”.

Аналогічна ситуація виникає при механічному зносі пружин. Метал пружин втомлюється, вони втрачають пружність, і фактична жорсткість відрізняється від тієї, на яку розрахований штовхач. Зношена пружина може не створити достатнього зворотного зусилля, через що пластина не повертається в нейтральне положення, блокуючи механізм у замкнутому стані. Також трапляється, що регулювальна гайка самовільно прокручується через зношену різьбу, поступово зміщуючи пороги спрацьовування.

Діагностика контактної групи вимагає обережності. Перед оглядом обов’язково вимкніть автомат живлення насоса. Зніміть пластикову кришку реле (вона зазвичай кріпиться одним гвинтом) і огляньте контакти. Якщо вони мають чорний нагар, спробуйте обережно зачистити їх дрібною наждачкою-нульовкою або надфілем, не змінюючи геометрії пластин. Після зачистки бажано продути вузол стисненим повітрям, щоб видалити металевий пил. Якщо контакти сильно вигоріли або деформувалися, краще замінити реле в зборі – вартість нової контактної групи часто співмірна з ціною цілого пристрою.

Несправності гідроакумулятора і повітряні пробки

Гідроакумулятор з мембранним балоном виконує роль демпфера, згладжуючи коливання тиску. Нормальний тиск повітря в порожнині бака (без води) становить близько 1,5–1,8 атмосфери. Якщо золотник пропускає, тиск падає нижче 1,3 бара або в балоні взагалі немає повітряної подушки, вода заповнює весь бак, і насос умикається буквально через секунду після зупинки. У такому режимі реле не встигає охолонути, контакти підгоряють, і вимикання може не відбутися.

Окремий головний біль – потрапляння повітря в робочу камеру самого реле. Це трапляється, якщо в системі є підсос повітря на всмоктувальній лінії, або коли після тривалого простою насос захоплює повітряний міхур. Повітря стискається інакше, ніж вода, тому мембрана починає “плавати” – тиск наростає стрибками, а контакти не можуть чітко зафіксувати момент вимкнення. У підсумку реле може взагалі не спрацювати на розмикання, поки повітряна пробка повністю не вийде через найближчий кран.

Перевірити тиск у гідроакумуляторі просто: вимкніть насос, відкрийте будь-який кран, щоб стравити воду до нуля за манометром, і за допомогою автомобільного манометра виміряйте тиск через золотник бака. Якщо показник нижче норми, підкачайте звичайним насосом до рекомендованого значення. Обов’язково перевірте сам золотник – нанесіть мильний розчин на отвір: бульбашки покажуть витік. У разі пробки з повітря варто просто відкрити крани й дати насосу попрацювати з відкритою точкою водорозбору, поки струмінь не піде рівний, без ривків.

Покрокова діагностика без спецінструменту

Перш ніж купувати новий контролер, варто виконати кілька простих тестів, доступних навіть без мультиметра. Алгоритм побудований від простого до складного – так ви швидко відсічете найімовірніші причини. Починайте з візуального огляду: подивіться, чи не витікає вода з-під корпусу реле, чи немає пошкоджень дротів, чи надійно затягнута гайка на штуцері. Якщо зовнішніх дефектів немає, переходьте до наступних кроків.

Знеструмте обладнання і відкрутіть реле від п’ятиходового штуцера – так ви отримаєте доступ до сітки вхідного фільтра. Очистіть її та легенько натисніть на шток, що контактує з мембраною. Справний механізм рухається плавно, з відчутним опором, і видає характерне клацання. Якщо шток заклинює, мембрана, ймовірно, пошкоджена, і реле потребує розбирання. Далі перевірте контакти, як описано раніше – окислення знімайте лише після відключення живлення.

Наступний етап – регулювальні гайки. Пригадайте, чи не крутили їх останнім часом. Якщо крутили, поверніться до заводських позначок або повністю відпустіть обидві гайки та підтисніть велику на 3–4 оберти від вільного стану, а малу – на 1–2 оберти. Потім обережно подайте живлення і відстежте манометр: якщо насос тепер вимикається при досягненні 3–4 бар, налаштування були збиті, і залишиться лише точно відрегулювати пороги. Якщо ж реакції немає, скиньте тиск і переходьте до гідроакумулятора.

Завершальний крок – контроль тиску повітряного балона й виявлення витоків. Коли всі перераховані дії не дали результату, а реле однаково не вимикається, мова, швидше за все, йде про внутрішню механічну поломку, критичне зношення або дефект литої пластикової основи. У такому випадку приймайте рішення про заміну.

Коли ремонт не рятує – вибір нового контролера та його встановлення

Якщо після повної ревізії ви з’ясували, що контакти спеклися в монолітний шматок, мембрана порвалася, а пружини проржавіли наскрізь, відновлювати пристрій немає сенсу. Ремонт таких вузлів за вартістю часто дорівнює 70–80 % ціни нового реле, а ресурс після втручання залишається під питанням. Тому логічний вибір – купівля якісного контролера з мембраною з армованої гуми та латунним штуцером.

При виборі звертайте увагу на максимальний робочий тиск (у побуті зазвичай достатньо 5–6 бар), наявність вбудованого захисту від сухого ходу та приєднувальний розмір різьби. Найчастіше зустрічається посадковий діаметр 1/4 дюйма, але трапляються й 3/8-дюймові моделі. Якщо у вас потужний насос із великим пусковим струмом, віддайте перевагу реле з магнітним гасінням дуги – такі пристрої служать у рази довше навіть при частих циклах.

Монтаж нового контролера нічим не відрізняється від зворотного встановлення старого. На різьбу штуцера намотайте 5–7 витків фум-стрічки або нанесіть сантехнічний герметик. Закрутіть реле в посадкове місце від руки, а потім доверніть ключем на півоберта – надмірне зусилля може пошкодити латунний корпус. Під’єднайте дроти строго за схемою: фаза і нуль на відповідні клеми, заземлення на корпус. Після подачі живлення переконайтеся, що двигун включається при падінні тиску до нижньої межі й вимикається на заданому максимумі. За потреби проведіть тонке регулювання.

Зведена таблиця типових ознак несправності та ймовірних причин, коли контролер не вимикає насос, допоможе швидко зорієнтуватися в ситуації.

Систематична діагностика й уважне ставлення до поведінки контролера часто дозволяють уникнути дорогих замін. Навіть якщо пристрій здається безнадійно заклиненим, у більшості випадків достатньо банального очищення сітки або корекції пари гайок, щоб повернути йому працездатність. Головне – не відкладати перевірку в довгий ящик і не ігнорувати тривожні сигнали: безперервне гудіння двигуна й неприродно високий тиск на манометрі майже завжди вказують саме на збій реле, і просте підтягування контактів сьогодні може врятувати насос завтра.
