Х-22 Буря технічні характеристики дальність і конструкція

Спроба створити авіаційну ракету, здатну одним ударом вивести з ладу авіаносець, тривалий час наштовхувалася на фундаментальні обмеження тогочасної електроніки та двигунобудування. Х-22 стала результатом такої спроби, і її поява змусила переглянути уявлення про можливості протикорабельних засобів. Ця ракета, розроблена в Радянському Союзі для ударів по великих морських цілях, десятиліттями залишалася одним із найгрізніших аргументів дальньої авіації.

Коли наприкінці 1950-х років перед радянськими конструкторами постало завдання створення надзвукової крилатої ракети, яка могла б надійно уражати авіаносні ударні групи, багато технічних рішень довелося шукати з нуля. Потрібен був рідинний двигун, який здатен розігнати шеститонний снаряд до чотирьох тисяч кілометрів на годину, а також система наведення, що не втратить ціль на тлі морських перешкод. Х-22 увібрала в себе весь накопичений досвід попередніх розробок, але водночас вона залишилася багато в чому унікальною машиною.

Народження Х-22 як відповідь на авіаносні ударні групи

Розробка Х-22 розпочалася в ОКБ-2-155 під керівництвом Олександра Березняка у відповідь на стрімке посилення американських авіаносних з’єднань. У той час головну загрозу для радянського узбережжя становили авіаносці США, які могли завдавати масованих ударів з моря. Радянська доктрина вимагала створення засобу, який дозволив би бомбардувальникам запускати ракети за межами зони протиповітряної оборони авіаносного ордера, тобто на відстані понад чотириста кілометрів від цілі.

Перші ескізні проєкти з’явилися в 1958 році, а вже на початку 1960-х почалися випробування дослідних зразків. Основною проблемою виявилося поєднання надзвукової швидкості, великої дальності та стійкості системи наведення. Конструктори вирішили використовувати рідинний ракетний двигун і комбіновану систему управління, яка поєднувала інерціальну навігацію з доплерівською корекцією на маршовій ділянці та різними типами головок самонаведення на кінцевій.

Серійне виробництво Х-22 налагодили в другій половині 1960-х років, а її носіями стали бомбардувальники Ту-22К, Ту-95К-22, а пізніше й Ту-22М2 та Ту-22М3. Кожен з цих літаків міг нести від одної до трьох ракет залежно від модифікації. Наявність такої зброї суттєво розширила можливості дальньої авіації, оскільки тепер літак міг вражати великий надводний корабель, навіть не наближаючись до нього на відстань дії корабельних зенітних комплексів.

Окремо слід зазначити, що Х-22 створювалася не лише проти авіаносців. Вона могла застосовуватися й проти великих радіоконтрастних наземних цілей, таких як мости, промислові об’єкти та вузли комунікацій. Ядерний заряд, який встановлювався на частині модифікацій, перетворював ракету на стратегічний засіб, що здатен знищити цілий район зосередження сил противника. Така універсальність пояснювалася складністю виявлення окремих кораблів у відкритому морі та бажанням використовувати один носій для вирішення різних завдань.

Конструкція планера і рідинний ракетний двигун

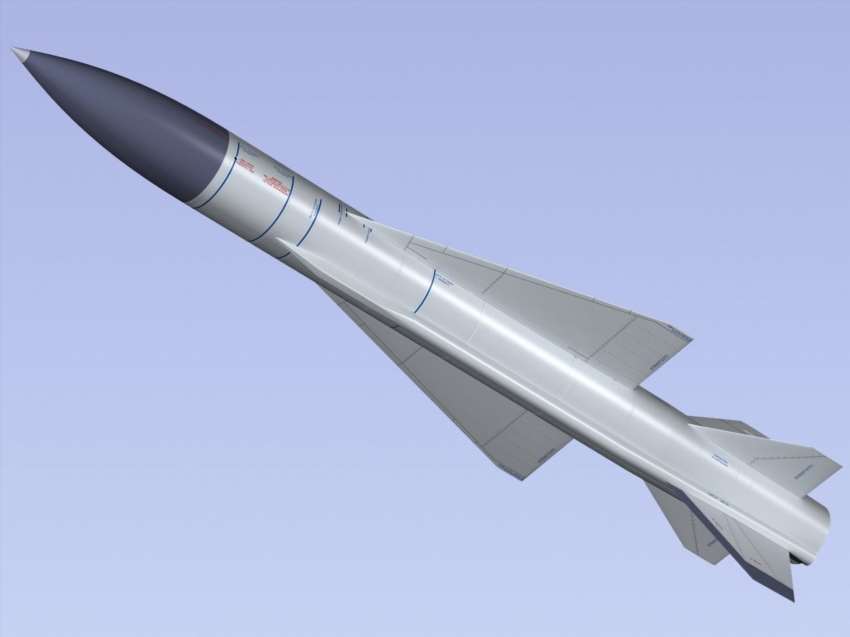

Х-22 має довжину близько 11,6 метра, діаметр корпуса 0,92 метра і розмах крила трохи більше трьох метрів. Маса спорядженої ракети залежно від типу бойової частини коливається від 5,8 до 6,3 тонни, що робить її однією з найважчих серійних авіаційних ракет свого часу. Планер виконаний за нормальною аеродинамічною схемою з трикутним крилом і цільноповоротним стабілізатором, який забезпечує керованість на надзвукових швидкостях. Корпус зібраний переважно з алюмінієвих сплавів, а найбільш навантажені елементи, включно з передніми кромками крила, виготовлені з титану, що пояснюється високим аеродинамічним нагріванням під час польоту.

Головним силовим агрегатом є двокамерний рідинний ракетний двигун Р-201-300. Він працює на самозаймистій парі паливних компонентів – окислювачі АК-27І, основою якого є концентрована азотна кислота з інгібуючими добавками, та пальному ТГ-02. Така пара не потребує системи запалювання: достатньо лише змішати компоненти в камері згоряння, і вони негайно спалахують. Це спрощує конструкцію двигуна, але водночас створює значні труднощі під час наземного обслуговування, оскільки обидва компоненти надзвичайно токсичні й агресивні.

Двигун має два режими роботи – маршовий і форсажний. На маршовому режимі ракета летить на висоті від 11 до 22 кілометрів зі швидкістю, що приблизно в 3,5 раза перевищує швидкість звуку. Форсажний режим вмикається на кінцевій ділянці траєкторії, коли необхідно максимально ускладнити перехоплення ракети зенітними засобами противника. Завдяки такій схемі Х-22 здатна зберігати високу кінетичну енергію до моменту зустрічі з ціллю, що підвищує ймовірність ураження навіть за умов протидії.

Окрему увагу інженери приділили зниженню радіолокаційної помітності, хоча повноцінною технологією малопомітності це назвати не можна. Надмірне нагрівання корпуса на надзвуковій швидкості створювало потужний тепловий слід, який видавав ракету інфрачервоним пристроям спостереження. Проте висока швидкість сама по собі була захистом, бо залишала дуже мало часу для реакції системи ППО корабля.

Маса корисного навантаження, яку ракета здатна доставити до цілі, становить від 630 до 1000 кілограмів залежно від модифікації. Це може бути фугасно-кумулятивна бойова частина або спеціальний ядерний заряд. Наявність ядерного варіанта пояснюється не лише бажанням гарантовано знищити авіаносець, а й прагненням компенсувати можливі промахи системи наведення під час стрільби в умовах інтенсивних радіоелектронних перешкод.

Як працює система наведення ракети

Система наведення Х-22 складається з кількох послідовно вмиканих підсистем, кожна з яких відповідає за свій відрізок польоту. Перед пуском з борту носія в обчислювальний пристрій ракети вводяться координати цілі, отримані від літакової радіолокаційної станції або від зовнішніх джерел цілевказування. Після відділення від літака ракета опускається на задану висоту і лягає на бойовий курс, використовуючи дані інерціальної навігаційної системи.

На маршовій ділянці працює доплерівський вимірювач шляхової швидкості та кута зносу. Він безперервно порівнює фактичну траєкторію з розрахунковою і видає поправки в автопілот. Такий підхід дозволяє компенсувати неточності, накопичені інерціальною системою за час тривалого польоту, та забезпечувати вихід ракети в район цілі з припустимою похибкою в кілька кілометрів.

Коли до розрахункової точки зустрічі залишається від п’ятдесяти до шістдесяти кілометрів, вмикається головка самонаведення. Її тип залежить від модифікації ракети. Активна радіолокаційна головка сама опромінює ціль і приймає відбитий сигнал, пасивна радіолокаційна наводиться на випромінювання корабельних радарів, а тепловізійна використовує інфрачервоний портрет цілі. Після захоплення цілі ракета виконує протиракетний маневр, який ускладнює роботу зенітних комплексів противника.

Основні етапи роботи системи наведення виглядають так:

• виявлення цілі літаком-носієм та введення польотного завдання;
• відділення ракети від носія і стабілізація на початковій ділянці;
• автономний політ за інерціальною програмою з корекцією від доплерівського вимірювача;
• вмикання головки самонаведення на дальності близько п’ятдесяти кілометрів;
• захоплення цілі та перехід у режим самонаведення;
• виконання передконтактного маневру для подолання протиракетної оборони.

Варто визнати, що система наведення Х-22 була доволі вразливою до потужних радіоелектронних перешкод, які активно використовували флоти країн НАТО. Саме тому розробники постійно оновлювали апаратуру постановки перешкод і застосовували комбіновані головки самонаведення, здатні перемикатися з активного режиму на пасивний. На практиці це означало, що ракета могла продовжити атаку навіть за умов повного заглушення одного з каналів наведення.

Дальність польоту залежно від модифікації

Дальність польоту Х-22 ніколи не була сталим параметром, оскільки вона залежала від конкретної модифікації, висоти та швидкості пуску, а також від маси бойової частини. Перші серійні варіанти з пасивною радіолокаційною головкою могли діяти на відстані до 460 кілометрів від точки скидання. Модифікація з активною головкою самонаведення, відома як Х-22ПСІ, збільшила цей показник до 550 кілометрів, що на той час було видатним результатом для авіаційної крилатої ракети.

Найбільша дальність була досягнута в модернізованому варіанті Х-22М, який міг уражати цілі на відстані до 600 кілометрів. Такі показники досягалися за рахунок оптимізації профілю польоту, збільшення запасу палива та вдосконалення двигуна. Проте ця дальність реалізовувалася лише за умови пуску з великої висоти, де розріджене повітря створює менший аеродинамічний опір, і на маршовій швидкості не менше 1500 кілометрів на годину.

Для польоту на малих висотах, який застосовувався для подолання систем протиповітряної оборони, дальність суттєво знижувалася. У такому режимі Х-22МА могла пролетіти близько 250-300 кілометрів, проте цього було достатньо, щоб атакувати ціль із вигідного напрямку, залишаючись менш помітною для радарів. Пілоти і штурмани носіїв завжди мали враховувати цей компроміс між дальністю та скритністю, обираючи відповідний профіль для конкретної бойової задачі.

На дальність впливала і маса бойової частини. Варіанти з фугасно-кумулятивною частиною масою 900-1000 кілограмів мали менший радіус дії, ніж полегшені зразки, призначені для радіоелектронної боротьби або розвідки. Існували також дослідні модифікації зі збільшеним запасом пального, які могли теоретично подолати понад 700 кілометрів, але вони не були прийняті на озброєння через надмірну масу та складність розміщення на штатних носіях.

Інженери неодноразово намагалися розширити бойові можливості ракети шляхом удосконалення аеродинаміки. Наприклад, застосування додаткових підвісних паливних баків не прижилося, оскільки вони погіршували стійкість і вимагали переробки пускових пристроїв. Тому основним шляхом підвищення дальності залишалося підвищення ефективності двигуна та зниження лобового опору.

Х-22 могла нести ядерний заряд потужністю до 350 кілотонн, що для протикорабельних ракет було скоріше винятком, ніж правилом, і перетворювало її на засіб гарантованого знищення цілої авіаносної групи одним пуском.

Обслуговування і токсичне паливо як головний біль техніків

Експлуатація Х-22 вимагала від наземного персоналу неабиякої обережності та дисципліни через надзвичайно агресивні компоненти палива. Окислювач АК-27І на основі азотної кислоти при контакті з відкритим повітрям починає випаровуватися, утворюючи хмару отруйних газів. Потрапляння навіть невеликої краплі на шкіру без захисного костюма спричиняє серйозні хімічні опіки. Подібні властивості має і пальне ТГ-02, яке до того ж легко займається при найменшому джерелі вогню.

Заправка ракети проводилася на спеціально обладнаних майданчиках, де техніки працювали в повністю герметичних костюмах, гумових рукавицях і протигазах. Після кожного обслуговування обладнання та майданчик обов’язково промивалися нейтралізуючими розчинами, а злив залишків палива виконувався в закриті ємності. Будь-яка недбалість могла призвести не лише до отруєння персоналу, а й до пожежі, оскільки самозаймиста пара спалахує від іскри або навіть від сильного нагрівання.

Подібні труднощі значно ускладнювали оперативне розгортання носіїв з ракетами. На відміну від твердопаливних ракет, Х-22 не можна було зберігати в заправленому стані протягом тривалого часу. Агресивні компоненти поступово руйнували внутрішні поверхні баків і трубопроводів, тому після певного терміну ракету потрібно було повністю звільняти від палива та проводити регламентні роботи. Це знижувало постійну бойову готовність авіаційних полків, озброєних такими ракетами.

Незважаючи на всі складності, рідинний двигун мав і вагомі переваги. Він дозволяв підтримувати високу тягу протягом усього польоту, що було недосяжно для твердопаливних двигунів того часу. Крім того, запас палива можна було дозувати, змінюючи дальність і профіль польоту в залежності від бойової задачі. Це робило Х-22 гнучкішою зброєю, ніж більшість сучасних їй ракет.

Фахівці, які мали справу з Х-22, згадують, що робота з нею формувала особливу культуру безпеки, адже будь-яке відхилення від інструкції одразу давало про себе знати різким запахом кислоти або появою білого диму. Такий досвід згодом врахували під час проєктування наступних поколінь ракет, де токсичні компоненти поступово замінювалися на безпечніші тверді палива.

Серійні модифікації та їх відмінності

За роки виробництва та експлуатації Х-22 було створено значну кількість модифікацій, кожна з яких вирішувала окреме завдання. Найбільш раннім серійним варіантом стала Х-22ПГ з пасивною радіолокаційною головкою самонаведення, призначена для ураження кораблів з працюючими радіолокаційними станціями. Пасивний режим наведення дозволяв атакувати ціль без попереднього опромінення, що робило пуск непомітним для систем радіотехнічної розвідки противника.

Наступна модифікація Х-22ПСІ отримала активну радіолокаційну головку, яка сама випромінювала сигнал і приймала відбиття від цілі. Це суттєво підвищило ймовірність ураження за відсутності інтенсивних перешкод, адже тепер ракета не залежала від роботи радарів противника. Саме Х-22ПСІ стала наймасовішою версією, яка тривалий час перебувала на озброєнні дальньої авіації.

Подальші роботи привели до появи Х-22М з покращеною завадостійкістю та збільшеною дальністю. Вона отримала вдосконалений двигун, оновлену апаратуру управління і могла застосовуватися як по морських, так і по наземних цілях. На базі Х-22М було розроблено варіант Х-22МА, оснащений тепловізійною головкою самонаведення, яка дозволяла уражати цілі в умовах сильного радіоелектронного придушення.

Окремо стоять ракети з ядерною бойовою частиною, зокрема Х-22Н. Вони призначалися для ураження великих групових цілей, таких як авіаносні ордери або райони зосередження військ. Потужність ядерного заряду могла сягати 350 кілотонн, що гарантовано виводило з ладу всі судна в радіусі кількох кілометрів від епіцентру вибуху.

Перед порівнянням основних параметрів варто звернути увагу на те, що в різних джерелах дальність і швидкість вказуються з невеликими розбіжностями через відмінності методик вимірювання та умов випробувань.

У таблиці порівнюються ключові параметри основних серійних модифікацій ракети Х-22.

Серед усіх версій найбільшого поширення набула Х-22ПСІ, оскільки вона поєднувала достатню дальність із прийнятною надійністю системи наведення. Модифікація Х-22М випускалася меншими партіями, але саме вона демонструвала граничні можливості конструкції. Варто підкреслити, що всі ці ракети постійно доопрацьовувалися протягом служби, тому фактичні характеристики конкретних екземплярів могли відрізнятися від табличних значень.

Підсумовуючи, можна констатувати, що Х-22 стала важливою віхою в розвитку вітчизняного керованого ракетного озброєння. Її створення дозволило відпрацювати на практиці складні технічні рішення, пов’язані з надзвуковим польотом, комбінованим наведенням і експлуатацією рідинних двигунів на токсичному паливі. Попри всі труднощі обслуговування, ракета залишалася в строю десятиліттями, а її бойові можливості змушували противника шукати нові способи захисту авіаносних з’єднань. Накопичений під час розробки та служби Х-22 досвід став основою для наступних поколінь авіаційних ракет, які успадкували від неї головне – здатність завдавати невідворотного удару з великої відстані.
